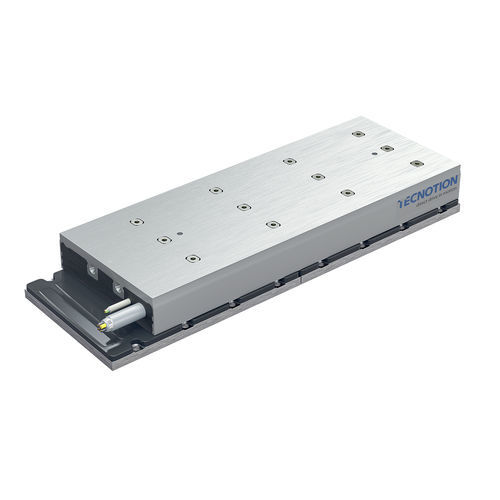

交流线性电机 TBW series三相铁芯0 - 60V
添加到我的收藏夹
添加到产品对比表
产品规格型号
- AC/DC
- 三相, 交流
- 类型
- 铁芯
- 电压
- 220伏, 24伏, 48V, 380伏, 4.5 V, 12V, 320 V, 60V, 0 - 60V, 400V, 565V, 380V, 5V, 230-400 V, 560V, 80V, 28V, 500 V, 72 V, 200 V
- 构造
- 直接传动
- 保护程度
- 免维护, 重型应用
- 冷却
- 水冷
- 性能
- 高速, 高性能, 高精度
- 其他特性
- 模块化, 高精度, 冷却
- 传送速度
最多: 5 m/s
(16.4 ft/s)最少: 0 m/s
(0 ft/s)- 力度
最多: 3,000 N
最少: 0 N
- 功率
最多: 15,000 W
(20.39 hp)最少: 0 W
(0 hp)- 运行行程
最多: 10,000 mm
(393.701 in)最少: 0 mm
(0 in)
产品介绍
概述
TBW 系列是 TB 系列电机的水冷升级版。该系列配备完全内置且高效率的冷却系统，使电机在保持亚微米定位精度的同时，能够产生比标准版更高的连续推力，并承受极高的加速度。由于热量不会传导到机器结构上，特别适用于热管理困难的应用场景。
推力
极限推力: 2700 – 6750 N
峰值推力: 2400 – 6000 N
水冷连续推力: 1200 – 3000 N
自然冷却连续推力: 1140 – 2850 N
线圈单元与磁板
应用
可选模块
资源
技术规格
TBW 系列是 TB 系列电机的水冷升级版。该系列配备完全内置且高效率的冷却系统，使电机在保持亚微米定位精度的同时，能够产生比标准版更高的连续推力，并承受极高的加速度。由于热量不会传导到机器结构上，特别适用于热管理困难的应用场景。
推力
极限推力: 2700 – 6750 N
峰值推力: 2400 – 6000 N
水冷连续推力: 1200 – 3000 N
自然冷却连续推力: 1140 – 2850 N
线圈单元与磁板
- 线圈单元: TBW18 – TBW30 – TBW45
- 磁板: TB192 – TB288
应用
- 半导体
- 平板显示
- 科学与航空航天
- 机床
- 数字切割
- 印刷
- 机器人
- 生命科学
- 木工
- 舞台与系统解决方案
- 真空应用
可选模块
- 数字霍尔模块：提供3路数字输出，120°相位偏移以确定电角；电源要求：4.5–28 Vdc。
- 模拟霍尔模块：将磁道作为线性刻度，便于安装于铁芯电机；典型供电：5 Vdc。
资源
- 铁芯电机手册/宣传册
- 电机选型与尺寸确定网络研讨会
- TBW series – 规格表
- 铁芯直线电机使用手册
- TBW series - CAD 文件
技术规格
- 系列名称：TBW series（铁芯直线电机，水冷型）
- 冷却方式：内置水冷系统（提高连续推力并防止热量传导到机器结构）
- 定位精度：亚微米级定位精度
- 极限推力：2700 – 6750 N
- 峰值推力：2400 – 6000 N
- 水冷连续推力：1200 – 3000 N
- 自然冷却连续推力：1140 – 2850 N
- 线圈单元：TBW18、TBW30、TBW45
- 磁板型号：TB192、TB288
- 耦合：支持铁芯电机耦合以提高可用推力
- 可选换向模块：数字霍尔模块 (4.5–28 Vdc) 与 模拟霍尔模块 (5 Vdc)
- 典型应用：半导体设备、机床、机器人、显示与印刷系统、真空与洁净应用
