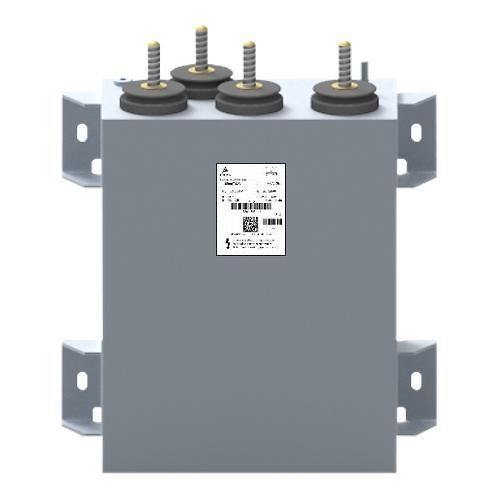

聚合物电解电容器 MKK HP

模块封装干式

产品描述
随着电能质量要求的提升，TDK专注于交流（AC）滤波解决方案。本系列为模块化电容器，提供单相和三相结构，具有多种端子配置与电气参数。通过定制化设计，可实现适配系统约束的紧凑布局与高可靠性。作为AC滤波元件时，可抑制谐波畸变并管理无功功率，从而提升电能质量与系统可靠性。

特性

• 电容量范围：3 × 200 至 3 × 3000 µF（示例）；其它范围亦可（如B25615A为35–1435 µF）
• 额定电压：230 至 690 V AC
• 多种端子配置可选
• 热点温度最高可达 +85 °C
• 聚氨酯树脂填充（干式工艺）
• 不锈钢外壳
• 平绕技术
• 标准：IEC 61071，IEC 61881-1

优势

• 机械与电气参数可完全定制，便于系统集成
• 适用于受限安装空间的紧凑型滤波方案
• 在热点+85 °C 下寿命可达200,000小时
• 兼容压力开关装置
• 设计可适应恶劣环境条件
• 可按需提供 ANSYS™ 仿真支持

应用

• 机车与电动车组（EMU）
• 工业中压驱动（MV）

数据表（部分）
型号 | 应用 | 风格 | 相数 | 额定电容量 (µF)
B25615A | AC 滤波、通用 | MKK AC | 3 | 35 - 1435
B25610 | AC 滤波 | MKK HP | 3 | 200 - 3000

技术规格

• 页面涉及系列/型号：MKK HP、MKK AC、B25610、B25615A
• 电容量示例：35 – 1435 µF（B25615A）；200 – 3000 µF（B25610）
• 额定电压（AC）：230 – 690 V AC（一般范围）；其它RMS/峰值见产品选型
• 相数：模块化/三相变体通常为三相
• 热点温度等级：最高 +85 °C
• 封装/填充：聚氨酯树脂（干式工艺）
• 外壳材料：不锈钢
• 绕组技术：平绕
• 相关标准：IEC 61071，IEC 61881-1
• 设计选项：可提供完全定制的机械与电气设计，用于紧凑滤波解决方案
• 预计寿命：在热点+85 °C 下可达200,000小时
• 兼容性：支持压力开关装置；适用于恶劣环境的设计
