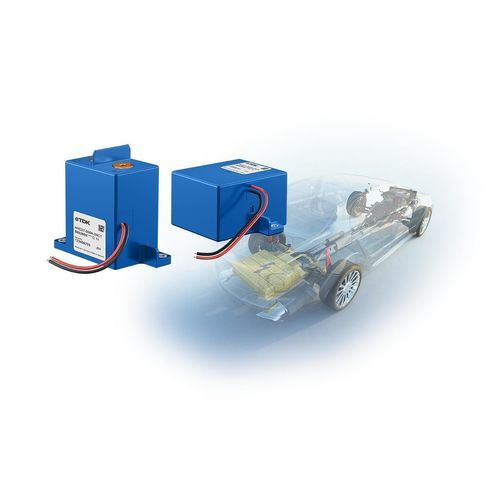

安全接触器 HVC

大功率电磁机电

概述
TDK HVC（High‑Voltage Contactor）系列为高压、大电流直流安全断开设计，特别适用于锂离子电池系统断开。器件采用基于气体管技术的气体填充陶瓷电弧室，在工业、汽车和储能应用中提供快速、可重复的断开能力。

关键说明
气体填充接触器，用于最高1500 V DC、750 A DC的安全断开。

产品组合（摘要表）
系列: HVC43 | HVC45 | HVC27 | HVC50
最大电流 [A DC]: 250 | 300 | 500 | 750
最大电压 [V DC]: 1000 | 1000 | 1000 | 1500
结构: 单线圈 | 单线圈 | 单线圈或双线圈 | 双线圈
双向设计: ✔ | ✔ | ✔ | ✔
辅助触点: 有/无机械触点 | 机械触点（开发中） | 带霍尔传感器的触点（可选） | 机械触点
尺寸 [mm] (长 x 宽 x 高): 74.5 x 40.4 x 78.0 (无 MC); 74.5 x 40.5 x 78.0 (有 MC) | 74.3 x 42.5 x 86.5 | 92.5 x 44.0 x 89.0 | 107.3 x 94.2 x 141.0
重量 [g]: ~300 | ~390 | ~500 | ~1600

功能
HVC的基本结构是在密封的气体填充陶瓷室内的可动衔铁。电磁铁驱动衔铁打开触点以中断大电流直流电流。开断过程中通常会产生电弧；气体填充电弧室及其结构可缩短电弧持续时间并减少触点发热，从而确保可靠的断开。

特点

• 快速且精确的切换: 气体填充陶瓷电弧室实现较短的熄弧时间（典型约1.2 ms清晰断开），与典型接触器相比可减少触点发热和电磁干扰（EMI）。
• 运行优势: 触点发热更少，卡滞可能性降低，EMI更小。
• 无接触卡滞检测 — 霍尔: 可选霍尔传感器反馈，提供常闭(NC)或常开(NO)；>100万次切换寿命；抗点焊（tack‑welding）；ProFET技术提供短路强度；霍尔开关仅感应指示磁体的南极，对侧向杂散磁场有抗干扰性。
• 机械卡滞检测: 辅助触点与主触点机械联动（镜像触点），常闭（NC），在适用情况下符合 IEC60947‑4‑1 和 IEC60947‑5‑1。
• 单线圈 vs 双线圈: 单线圈：接通时无额外电流；工作功耗≈6 W（0.5 A @ 12 V）。双线圈：接通（吸合）功率≈38 W（3.2 A @ 12 V）持续80–120 ms，保持功率≈4.2 W（0.35 A @ 12 V），热重启<1 s；双线圈在测试中可将寿命提高>50%。
• 双极触点: 双极设计允许不分极性连接——有利于装配并支持在无需第二接触器的情况下进行充放电。
• 可靠性与认证: 在适用情况下设计寿命>100万次机械切换；CE（低电压指令2014/35/EC）；UL 60947‑4‑1（File No: E491412）；工厂通过 ISO 9001、IATF 16949、ISO 14001 认证；参考 AEC‑Q200 测试；根据型号可支持最高1200 V DC 运行和最高750 A 连续电流能力。

应用（部分）

• 直流充电器
• 电动及商用车辆
• 储能系统（ESS）
• 电池汇流箱

文档与产品数据
每款 HVC 型号均有对应的型号资料表与产品数据，包含线圈额定电压、最大工作电压、连续额定电流、线圈类型、辅助触点选项和订购代码等信息。

技术规格

• 系列名称：HVC series
• 工作电压范围（示例）：最高1000 V DC（HVC43 / HVC45 / HVC27），最高1500 V DC（HVC50）
• 连续工作电流（示例）：250 A、300 A、500 A、750 A（视型号而定）
• Make/Break 熄弧时间（典型）：约1.2 ms（清晰断开）
• 结构类型：单线圈、双线圈（视型号而定）
• 辅助触点：机械选项、霍尔传感器反馈（可选）
• 双向切换：是（双极触点）
• 典型尺寸（l x w x h mm）：见上方组合表
• 典型重量（g）：约300 至 约1600，视型号而定
• 标准与测试：根据适用性引用 IEC/UL/AEC‑Q200
