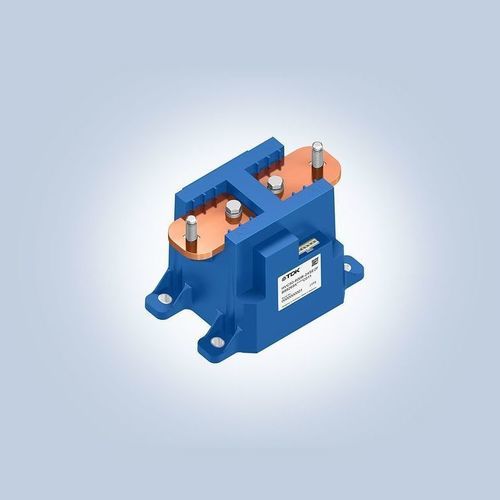

功率接触器 HVC50 series

大功率电磁机电

概述
TDK Corporation 推出 HVC50，一款高压直流接触器，专为在牵引应用、储能系统（ESS）和兆瓦充电系统（MCS）中连接或断开最高达 1500 V 的锂离子电池而设计。HVC50 支持快速直流断开、双向主端子，并具有用于快速且安全熄弧的结构，便于在严苛的工业与车辆环境中可靠集成。

主要应用

• 牵引电池系统
• 储能系统（ESS）
• 兆瓦充电系统（MCS）

主要特性和优势

• 最大切断：1500 V 时 1000 A（DC）
• 连续运行：1500 V 时最高 750 A（DC）
• 主端子双向（无极性要求）
• 辅助镜像触点用于切换反馈（符合 IEC 60947-4-1）
• 双线圈设计，适用于 12 V 或 24 V
• 线圈端子带 TVS 二极管保护
• 符合 RoHS

关键数据
型号 | 订购代码 | 线圈电压 [V] | 连续电流 [A] | 短时过流 (1 分钟) [A]
HVC50-400B-12MCE2 | 可订购 | 12 | 400 | 650
HVC50-400B-24MCE2 | 可订购 | 24 | 400 | 650
HVC50-600B-12MCE2 | B88269X7630C011 | 12 | 600 | 1000
HVC50-600B-24MCE2 | B88269X6140C011 | 24 | 600 | 1000
HVC50-750B-12MCE2 | B88269X8020C011 | 12 | 750 | 1000
HVC50-750B-24MCE2 | B88269X7910C011 | 24 | 750 | 1000

技术规格

• 额定直流电压能力：最高 1500 V
• 单次断开：在小于 30 ms 内可断开至 1500 V 且最多 1000 A（DC）
• 连续电流额定值：最高 750 A（DC）
• 主端子双向（无极性要求）
• 陶瓷电弧室，充气设计以实现快速且安全的电弧熄灭
• 符合 IEC 60947-4-1 的集成镜像触点以提供切换反馈
• 双线圈操作，适用 12 V 或 24 V 工作电压
• 合闸功率：50 W；线圈稳态功率：6 W（约 200 ms 后可关闭一侧线圈以降低稳态功率）
• 线圈端子带 TVS 二极管保护
• 重量：1.7 kg
• 尺寸：97.8 x 140 x 94.2 mm
• 认证：CE、UKCA、UL
• 符合 RoHS
