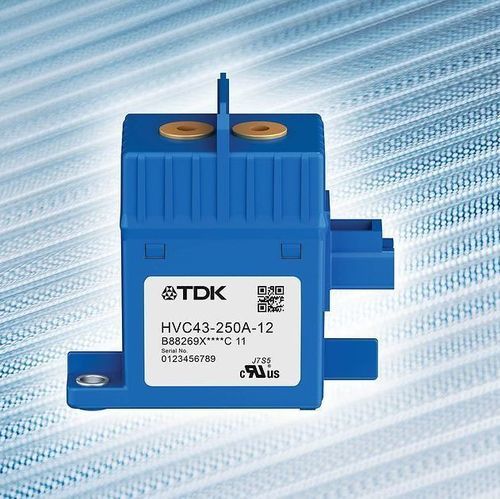

机电接触器 HVC43 series

直流大电流2极

产品概述
TDK Corporation 的 HVC43 系列（B88269X3**0C011）为双极直流高压接触器，连续电流等级为 150 A DC、200 A DC 和 250 A DC，工作电压可达 1000 V DC。线圈可选 12 V DC 或 24 V DC，线圈功耗 6 W。设备尺寸为 78 x 40.4 x 74.5 mm（长 x 宽 x 高），重量 300 g，相较于可达 1200 V DC、500 A DC 的 HVC200/HVC300/HVC500 系列约小 30% 且更轻。每个接触器均集成气密封装的气体填充陶瓷灭弧室，用于快速切断高直流电流，适用于车辆锂离子电池、充电桩和储能系统的快速断开应用。

主要应用领域

• 车辆锂离子电池高直流电流的快速断开
• 充电站（电动汽车基础设施）
• 储能系统（ESS）

主要特点

• 双极 DC 设计，支持双向断开
• 开断能力高达 1000 V DC 与 250 A DC
• 气密封装、气体填充的陶瓷灭弧室实现快速熄弧
• 体积小（78 x 40.4 x 74.5 mm）、重量轻（300 g）
• 线圈选项：12 V DC 或 24 V DC，线圈功耗 6 W

型号明细

• HVC43-150A-12 | 连续电流: 150 A DC | 线圈电压: 12 V DC | 订购代码: B88269X3230C011
• HVC43-150A-24 | 连续电流: 150 A DC | 线圈电压: 24 V DC | 订购代码: B88269X3330C011
• HVC43-200A-12 | 连续电流: 200 A DC | 线圈电压: 12 V DC | 订购代码: B88269X3220C011
• HVC43-200A-24 | 连续电流: 200 A DC | 线圈电压: 24 V DC | 订购代码: B88269X3340C011
• HVC43-250A-12 | 连续电流: 250 A DC | 线圈电压: 12 V DC | 订购代码: B88269X3210C011
• HVC43-250A-24 | 连续电流: 250 A DC | 线圈电压: 24 V DC | 订购代码: B88269X3350C011

技术规格

• 系列 / 型号: HVC43 series
• 订购代码: B88269X3230C011, B88269X3330C011, B88269X3220C011, B88269X3340C011, B88269X3210C011, B88269X3350C011
• 连续电流范围: 150 A DC、200 A DC、250 A DC
• 最大工作电压: 高达 1000 V DC
• 可用线圈电压: 12 V DC、24 V DC
• 线圈功耗: 6 W
• 结构: 双极直流接触器
• 灭弧室: 气密封装、陶瓷、气体填充
• 尺寸 (L x W x H): 78 x 40.4 x 74.5 mm
• 重量: 300 g
• 相对体积/重量: 比 HVC200/HVC300/HVC500 系列约小 30%
• 主要应用: 车辆电池断开、充电站、储能系统
