3轴加工中心 MAC-Y520
立式BT4030工具

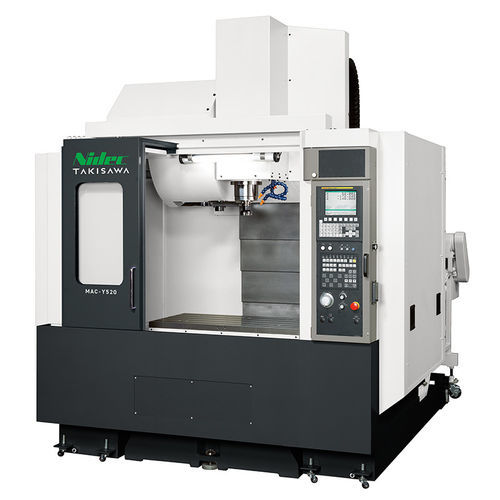

3轴加工中心 - MAC-Y520 - TAKISAWA - 立式 / BT40 / 30工具
3轴加工中心 - MAC-Y520 - TAKISAWA - 立式 / BT40 / 30工具
添加到我的收藏夹
添加到产品对比表

产品规格型号

轴数量
3轴
卧式/立式
立式
主轴头
BT40
工具数量
30工具
相关功能
铣削
应用
用于大型工件
其他特性
换刀
X轴

850 mm
(33.46 in)

Y轴

520 mm
(20.47 in)

Z轴

610 mm
(24.02 in)

转速

最少: 8,000 rpm
(50,265 rad.min-1)

最多: 12,000 rpm
(75,398 rad.min-1)

输出功率

7.5 kW, 11 kW
(10.2 hp, 14.96 hp)

最大台面负荷

800 kg
(1,764 lb)

总重量

6,500 kg
(14,330.05 lb)

整体长度

2,400 mm
(94.5 in)

整体宽度

2,870 mm
(113 in)

总高度

2,807 mm
(110.5 in)

产品介绍

MAC-Y520 是一款 #40 规格的立式加工中心,提供接近 #50 级的加工行程,可加工更大型工件,同时保持与 #40 工具的兼容性。

主要特性
  • 兼容现有 #40 工具及钻孔中心工具(BT40),可复用现有刀具库存。
  • X/Y/Z 轴行程加长,可对壳体、框架等较大工件进行多工序加工。
  • 在 #40 刀柄平台上实现 #50 级行程性能,扩大工件加工能力而无需更换刀具标准。

移动量
  • X:850 mm
  • Y:520 mm
  • Z:610 mm

主要机床规格
  • 工作台面尺寸:1000 × 520 mm
  • 工作台最大承载:800 kg
  • 主轴转速:8,000 min⁻¹(选项:12,000)
  • 刀柄类型 / 刀库容量:BT40 / 30 把
  • 主轴电机:11 / 7.5 kW
  • 电源功率:18.8 kVA
  • 机床高度:2,807 mm
  • 占地尺寸:2,400 × 2,870 mm
  • 机床重量:6,500 kg
