EtherCAT启动套装 207-K221 series

电机电动用于操控

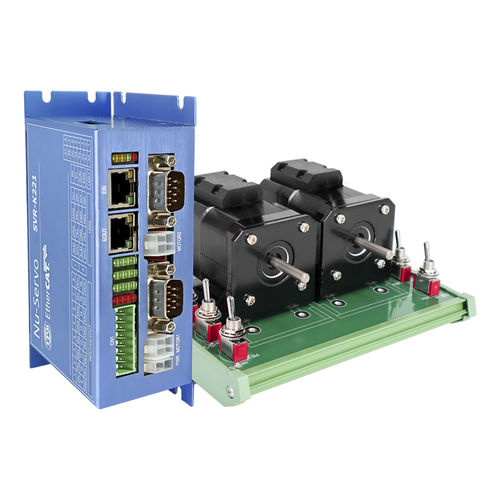

207-K221-KIT 是一款超紧凑的 2 轴驱动器集成控制器，带有两个电机启动套件。 借助 EtherCAT® 控制，它将导致快速以太网和全双工串行接口。 传输速度高达 100 Mbps。 数字从站可以连接不同的从站连接电缆 CAT5 UTP/STP 以太网电缆。207-K221-KIT 还支持带 ESI 文件的 TwinCAT，以及 PDO 和 SDO 的对象字典 (OD)。 207-K221-KIT 已通过 RSI-ECHat 证书。 点击我查看英文版测试报告 功能 ● 最大 100Mbps 传输速率 ● 闭环控制 ● 2 相双极性电流驱动系统 ● 2 相电机 x 2 ● 最大输出电流 1.8A ● 分辨率：500~50000 脉冲/旋转 ● 编码器反馈 ● 用于地址设置的 DIP 开关 EtherCAT® 串行交互式以太网，全双工 分布式时钟 0.5/1/2/4 毫秒 电缆类型 U TP/STP 以太网电缆浪涌保护 10kV 传输速度 100 Mbps 支持模型 CSP、PP、家庭增量式编码器输入 ±EA x2、±EB x2 编码器索引信号输入 ±EZ x2输入信号 X2、MEL X2、ORG x2、SD x2 和 EMG x2 位置比较输出模块 x 2、250 点/通道。 位置控制模式/绝对模式; 数据范围:32 位 归宿模式, EZ, SD, 极限 & 共 31 种驱动器输入电压 24VDC 驱动模式 2 相, 双极性电流驱动系统电流 消耗 3.0W 典型电流 (120ma/24VDC) 无负载 环境温度使用:0 ~ 50°C; 储存:-20 ~ 70°C 湿度使用:35 ~ 85% (非冷凝); 储存:10 ~ 90% (非冷凝) 微型步骤 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256 通过旋转开关选择 0~8 LED 指标 +, EL-, ORG, EMG, SD, 故障, PWR
