数字I/O模块 207-ADIO-KIT

以太网串行EtherCAT

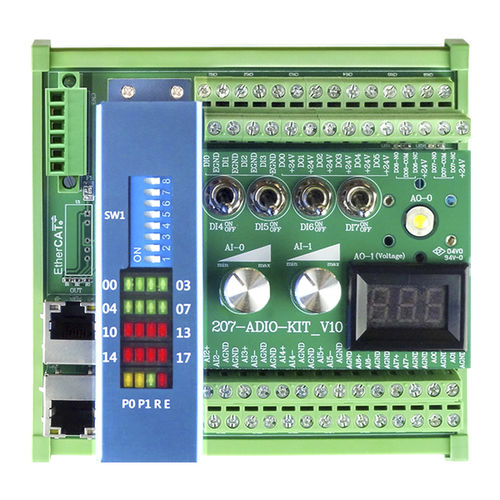

207-ADIO-KIT 是一款 8 通道模拟输入 (AI)、2 通道模拟输出 (AO)、8 通道数字输入 (DI) 和 8 通道数字输出 (DO) 从模块，带可插拔端子模块。 借助 EtherCAT® 控制，它将导致快速以太网和全双工串行接口。 传输速度高达 100 Mbps。 数字从站可以连接不同的从站连接电缆 CAT5 UTP/STP 以太网电缆。207-ADIO-KIT 还支持带 ESI 文件的 TwinCAT，以及 PDO 和 SDO 的对象字典 (OD)。 207-Adio-KIT 已通过 RSI-ECHat 证书。 点击我查看英文版测试报告。 点击我查看日语版本测试报告。 特点 ● 8 通道。 模拟输入/2 通道。 模拟输出从模块 ● 8 通道。 数字输入/8 通道，数字输出从模块 ● 最大 100Mbps 传输速率 ● 使用 RJ45 手机插孔和 LED 诊断功能易于安装 ● 使用拨动和旋转开关进行 AL/O & Dl/O 测试 ● DIN 导轨安装（L-122 x W-124 x H-104 mm） E therCAT® 串行互联网全双工 分布式时钟 1ms 电缆类型 TP/STP 以太网电缆浪涌保护 10kV 传输速度 100 兆兆位 I/O 隔离电压 3750Vrms AD 转换器 有效分辨率 16 位 转换时间 ~ 125µs 输入范围端：±10/±5/±2.5/±1.25V； 差分：±10/±5/±2。5/±1.25V 输入电流 0~20mA 输入 8 通道 AI DA 转换器 有效分辨率 12 位 输出范围 ±10V 操作中等放大器和噪声、单值、单耦合值、 输出模式数量 2 通道 AO DI/O 控制 输入类型 NPN 输入阻抗 5.6kω/0.5W 输入电流 ±5mA (最大) 输出 TypenPN 开路集电极达灵顿晶体管
