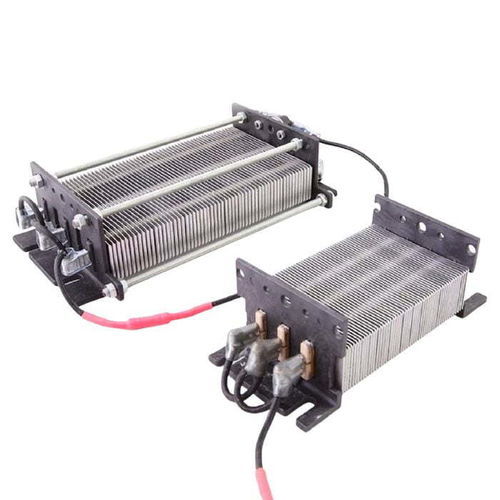

电动暖风机 STW series

直流电池驱动风管式

KLC 的电动汽车用 PTC 加热器
KLC 设计用于电动汽车的 PTC 与高压 PTC 加热器，提供自我调节、响应快速的舱内、蓄电池及充电站外壳加热解决方案。产品包括 IP68 防护选项，覆盖 12V–800V 平台；可提供 UL/CSA 认证支持。

什么是 EV PTC 加热器？
PTC（正温度系数）加热器是种自我调节的电加热器，随温度升高其电阻上升，从而自动降低电流。这种特性防止过热并简化热控制。在电动汽车中，PTC 加热器用于舱内取暖、蓄电池预热和快速除雾，相较恒阻加热器具有可预期的热响应和更高的安全性。

主要应用

• 舱内加热：用于 HVAC 风道的 PTC 空气加热器。典型功率：乘用车 1.5–3 kW；电动公交 3–6 kW。
• 电池预热：对电池包周围进行间接空气加热，将电芯保持在 −10°C 以上，延长寒冷环境续航与寿命。大型电池包典型功率：3–8 kW。
• 除雾/除霜：与 HVAC 集成，实现车窗和后视镜的快速清除。
• 座椅与方向盘加热：紧凑型 OH/TH 模块，每区典型 30–200 W。
• 充电站外壳加热：IP68 型可防止户外直流快充设备电子元件结冰。

优势：PTC 在电动汽车中的适用性

• 自我调节：温度升高使电阻上升，电流降低，能在无需复杂控制的情况下防止过热。
• 响应迅速：通电后数秒即可达到工作温度，改善冷启动舒适性并减少预热需求。
• 体积小、重量轻：例如 MH 型截面 26×90×L mm，便于集成进现有 HVAC 风道。
• 高压安全：STW 系列适用于 400V–800V 平台，提供电气隔离与热熔断器。
• 续航保持：自我调节在实际工况下可降低平均功耗，相较恒阻加热器更有利于续航。

正确的加热器是 EV 热管理的起点
低温会降低车辆续航并影响电池性能。合理的功率选择与安装位置至关重要：KLC 测试中，2 kW MH 型在 30 分钟内将舱内温度从 −17°C 提升至 12°C，说明了正确选型的效果。

KLC 按车辆类型与电压的 PTC 推荐（表格表示）
车辆类型 | 电压范围 | KLC 推荐 PTC 型号 | 主要应用 | 加热能力
电动公交 | 350V–800V DC（常见 600V） | STW 高压系列 | 舱内加热、驾驶席加热、大面积挡风玻璃除雾 | 3 kW – 6 kW
电动卡车 | 400V–1000V DC（常见 600V–800V） | STW 高压系列 | 驾驶舱 HVAC、电池包气流预热、控制箱加热 | 3 kW – 8 kW
电动乘用车 | 200V–800V DC（常见 400V/800V） | STW & MH 系列 | 乘员舱舒适、蓄电池预热 | 1.5 kW – 3 kW

高压平台兼容性
现代 EV 平台采用 400V 或 800V 架构。KLC 的 STW 系列覆盖这些范畴（如 450–520V 与 500–999V 变体），并标配电气隔离与热熔断器。UL 认证适用于约 600V AC；超过该电压可提供定制认证支持。

KLC 工程资质

• 1982 年成立；40 年以上 PTC 设计与制造经验。
• 内部能力：3D 建模、CFD 热仿真、原型测试、HALT/HASS 生命周期验证。
• 质量与认证：IATF 16949、ISO 9001；可提供 UL / CSA / VDE。
• 户外与充电相关应用提供 IP68 防护选项。
• 寒冷气候下的客舱加热数据经验证并有实车部署案例。

关键规格（摘要）
电压：12V–999V DC/AC（典型 EV 覆盖 12V–800V；UL 约 600V AC 限制）
功率：30 W–9,999 W
防护：可选 IP68 防水防尘
认证：UL / CSA / VDE；按 IATF 16949 与 ISO 9001 工艺制造
应用：舱内加热、蓄电池预热、HVAC 辅助热源、座椅加热、充电站外壳加热
平台兼容：400V 与 800V EV 系统；传统 12V–48V 平台由 MH/MSH/SH/OH/MTH 系列支持

选型指南

• 电压：将加热器额定电压与牵引电池电压匹配（例如 400V 包 → STW 450–520V；800V 包 → STW 500–999V）。
• 功率：乘用车舱内加热通常需 1.5–3 kW；电池预热根据包体积需 3–8 kW。
• 气流：确认在指定气流下的加热器性能（KLC 标准测试：6.4 m/s）并核对风机曲线兼容性。
• 环境防护：对底盘下/车顶或户外安装使用 IP68。
• 认证：北美采用 UL/CSA；欧洲采用 VDE；更高电压可提供定制认证支持。

测试与验证

• 多风速下的气流与热分布测试。
• 模拟 10 年以上车辆使用寿命的循环测试。
• 按汽车标准的振动、湿度与热冲击测试。
• 包括过温与堵风场景在内的热安全性验证。

PTC 加热器类型与典型尺寸说明

• MH 型：公称截面 26 × 90 × L mm，多种长度可选；功率示例：2,000 W / 2,500 W。
• MSH / SH / TH / OH 型：截面与鳍片间距各异，适用于座椅、分区与风道安装。
• STW（高压）系列：模块化设计，从微小元件到大尺寸组件；单元最大功率视型号而定。
