电动暖风机 SS series

交流供电系统壁挂

产品概述

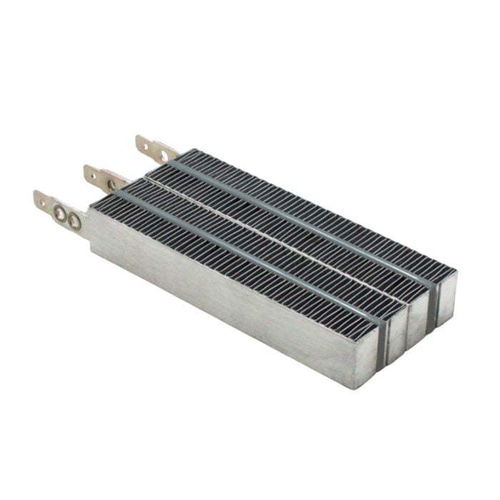

SS型PTC空气加热器为不锈钢散热片PTC加热元件，提供单翼（Single Fin）与双翼（Double Fin）两种结构。发热量可通过风量调节：风量越大，热输出和功率越高。可提供标准尺寸，也可按需定制长度、宽度与功率以满足批量订单需求。

主要技术要点

• PTC芯片标准长度：每片 24 mm。
• 标准加热器厚度：15 mm（使用 D 型硅胶时约为 16 mm）。
• 每片 PTC 功率范围：通常约 12 W 至 95 W，取决于风速与风量（参考 3.3 m/s）。
• 可选配置：Single Fin（单翼）与 Double Fin（双翼）；提供多种标准宽度（详见型号列表）。
• 尺寸示例：最小单元 22 × 22.3 × 15 mm；最大示例装配 361 × 267.6 × 15 mm（使用硅胶时为 16 mm）。

性能与电气计算

• 电流计算：电流（A）= P / V。
• 最大突入电流：Max Inrush ≤ 电流（A）× 型号系数（常见系数 1.35–1.8）。
• 示例：型号 SS-108V0204B1 — P = 500 W，V = 110 V → I = 4.54 A → Max Inrush ≈ 4.54 × 1.7 ≈ 7.73 A。

选型示例（单翼 & 双翼）

• 单翼示例：SS-X04V0202B1 — 34.6±1.0 × 48 × 15 mm — 50–250 W；SS-X12V0304B1 — 46.9±1.0 × 96 × 15 mm — 300–800 W；SS-X40V0508B1 — 组别 192 × 15 mm — 1000–2500 W。
• 双翼示例：SS-X01V0101B2 — 22.2±0.5 × 24 × 15 mm — 30–100 W；SS-X09V0303B2 — 65.4±1.0 × 72 × 15 mm — 300–800 W；SS-X48V0608B2 — 组别 192 × 15 mm — 可达 4500 W。
• 产品页面的完整表格列出了所有型号代码、尺寸公差、突入电流系数及 3.3 m/s 条件下的输出功率。

定制与机械细节

• 长度（L）计算：L = 24 mm × 每组 PTC 芯片数量 + 公差（示例：24 × 5 + 1 = 121 mm）。
• 宽度（W）：通过组合标准单翼/双翼套件扩大宽度。典型宽度：single-fin ≈12.3 ±1 mm；double-fin ≈22.3 ±1 mm；组合时需计算额外宽度。
• 厚度（T）：标准 15 mm；使用硅胶填充时厚度略增。
• 硅胶填充优点：防潮、避免 PTC 银电极氧化、在高湿环境中降低短路/火花风险、增强粘结强度并改善外观。

附件与组装选项

• 安装框架：耐温塑料框架便于集成（示例型号：MHF-93、MSHF-70 — 以具体尺寸匹配）。
• 附件包：PTC + 框架；或 PTC + 框架 + 风扇 + 恒温器 + 保险丝 + 端子线套件 + 螺钉（可做预装配解决方案）。

认证、订购与注意事项

• 认证/合规性：CE、UL/cUL、CSA；技术资料中提及符合 REACH 与 RoHS。
• CE 参考示例：200 V ~ 600 V 范围；示例最大额定 4500 W（详见证书说明）。
• 产品表中标注为标准的型号通常交期更短；大批量可按需定制功率、尺寸与技术规格——订购时请提供所需 P、V 及安装要求联系销售。
• 品牌：KLC Corporation。
