电动暖风机 SH series

交流单相壁挂

产品概述

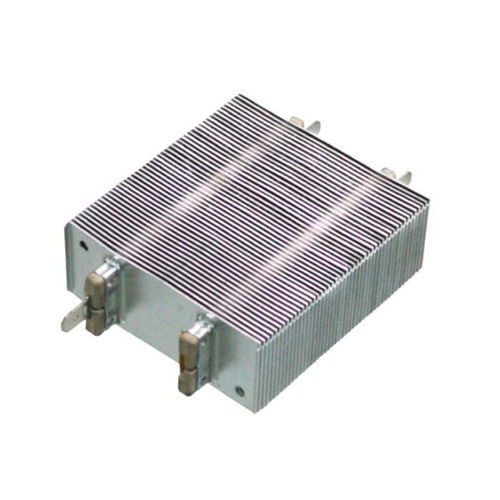

PTC 空气加热器 SH 型：热输出可随施加空气流量调节，气流越大热输出及功率（W）越高。亦提供高压（高电压）SH 型号。

要点

• 热输出与气流成比例：气流增加 → 输出（W）增加。
• 适配两组电压：200V–240V 与 100V–120V。
• 规格表中标注的标准型号可实现更短交期；可为大批量订单定制功率、长度与规格。

零件编号
编号规则标识型号前缀（SH-）、翅片间距代码（M）、绝缘代码（S 或 D）、长度及附件代码。产品页图示说明了翅片间距、绝缘及附件各代码的位置。

编号注意事项

• PTC FIN PITCH (SH-XXXXM)：规格表中的功率（W）基于翅片间距 1.68 mm（代码 M）。
• PTC INSULATION (SH-XXXXM-XXXS)：规格表功率基于单层绝缘（代码 S）。
• 二重绝缘（代码 D）通常使价格提高约 20–30%，功率约降低 10%；双层绝缘产品翅片上无电极电位，适用于可能接触导电材料、高湿度环境、耐冲击或需更高稳定性/质量的场合（如汽车应用）。
• 对于最大突入电流 > 14 A 的型号，某些附件编码默认可能不含恒温器。

附件

• PTC + 安装框架 — 耐高温塑料框架以固定 PTC 发热元件（示例：MSHF-70 用于 70 mm、MSHF 用于 70 mm、MHF-90 适用于所有长度/型号）。
• PTC + 框架 + 风扇 + 附件 — 可选的组装加热单元，可能包含：PTC 加热器（如 SH 70 mm）、耐热塑料框架（MSHF-70）、标准 92×92 mm 球轴承轴流风扇、恒温器、熔断器、端子线束与螺丝；零件编号指示装配或分开选项。

3D / CAD / 模型
产品页提供 SH 与 SHW 型的 3D 预览查看器；可按需提供 STEP/3D 文件以供项目设计使用。

规格（概览）
规格表按 200V–240V 与 100V–120V 分类，表中功率（W）基于翅片间距 1.68 mm（M）与单层绝缘（S）。双层绝缘（D）产品功率约比单层低 10%。规格表中高亮显示为标准型号以便更快交付；大量订购可提供定制功率、长度与规格。

特性 / 关键数据

• 系列 / 型号：SH（SH Type）
• 制造商：KLC Corporation
• 产品类别：PTC 空气加热器；高压 PTC 加热器
• 电压范围：200V–240V 与 100V–120V
• 功率基准：翅片间距 1.68 mm（M）与单层绝缘（S）
• 绝缘选项：S = 单层、D = 双层（D => 功率约 -10%；价格约 +20–30%）
• 附件：MSHF-70、MSHF、MHF-90；风扇组件、恒温器、熔断器、线束等
• 定制能力：可为大批量订单设计定制功率、长度与规格
