信号放大器 9250

差分两通道宽带式

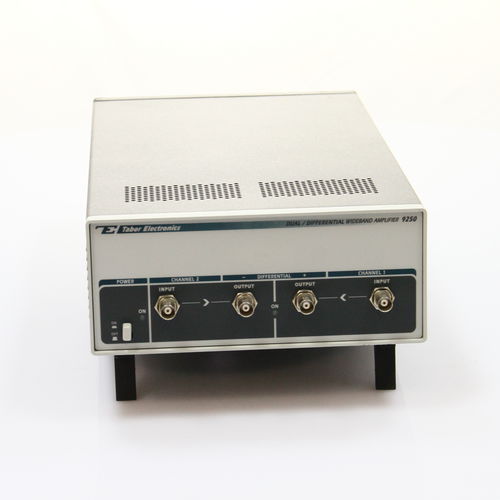

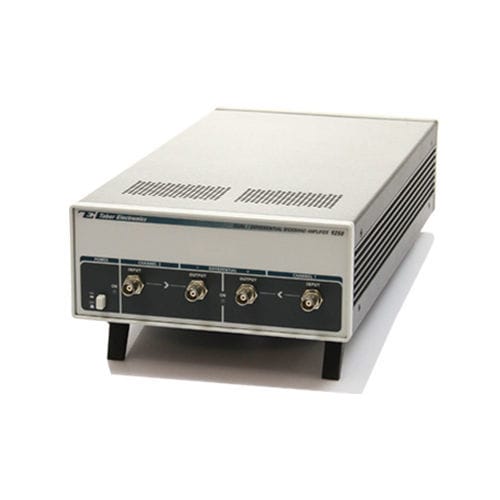

9250 是一款台式、2U、半 19 英寸机架尺寸、全金属外壳的双通道放大器。该仪器可配置为两个单端独立通道，或一个输入端配两个差分输出端。 该放大器机箱的设计使其可与其他 Tabor 产品上下堆叠。此外，它还可与 Tabor 信号发生器并排安装在标准 19 英寸机架中。这种波形发生器与放大器的组合方案，几乎适用于任何高压、宽带宽的应用场景。 大信号带宽高达 15 MHz 小信号带宽高达 30 MHz 高峰值幅度高达 40Vp-p（高阻抗负载） 特点 输入特性 放大器的输入可配置为匹配不同的源阻抗，例如 50Ω、75Ω 或 1MΩ；输出可配置为匹配不同的负载阻抗，例如 50Ω、75Ω 或 600Ω。每个通道有三个输入端口： 输出特性 输出端位于前面板。共有两个输出端，每个通道各一个。当 9250 配置为两个独立放大器时，输出端在开路条件下可产生 40Vp-p 范围内的放大信号，或在匹配负载阻抗下产生 20Vp-p 范围内的放大信号。 大信号条件下，输出带宽约为 20MHz。小信号带宽可达 50MHz。 仪器配置 9250 可配置为差分放大器。在此配置下，通道 2 的输入被禁用，通道 1 的输入信号经放大后以差分方式分配至两个输出端。
