信号放大器 9260

差分两通道电流输出

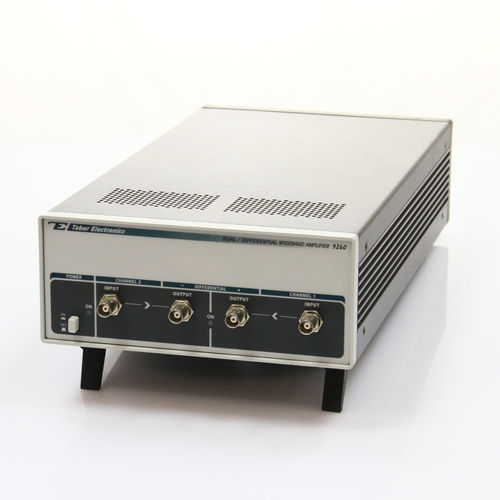

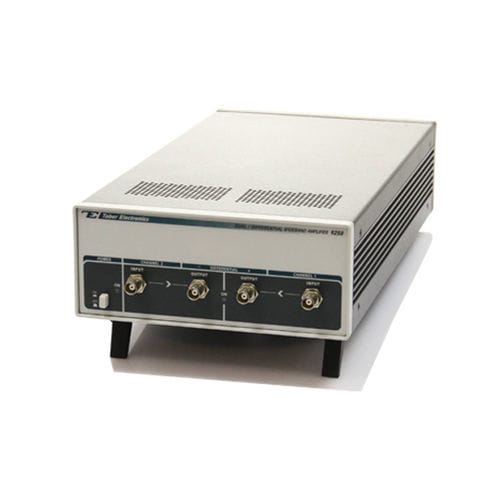

9260 是一款台式、2U、半 19 英寸机架尺寸、全金属外壳、双通道直流耦合宽带放大器，专为高频、大电流信号放大而设计。 9260A 具有 45MHz 的宽带宽、50 欧姆负载下 34Vp-p 的峰峰值电压以及高达 10W 的输出功率，是任何需要功率增强以满足严苛应用要求的信号源的理想配套放大器。 45MHz带宽 <10ns的快速转换时间 低失真 特点 大电流 大功率 9260A的峰值输出电流为1A，可提供高达10W的连续输出功率，非常适合各种脉冲应用。 仪器配置 9260A 可配置为两个单端独立通道，或一个输入端配两个差分输出端。9260A 的标准配置可在 50 欧姆负载下提供最大 34Vp-p 的输出电压，增益为 x10。 其他定制增益（例如 x15）可在购买时订购，为客户提供更广泛的选择以满足其应用需求。 输出特性 输出端口位于前面板。共有两个输出端口，每个通道各一个。当 9260A 配置为两个独立放大器时，输出端口可在约 45MHz 带宽下，向匹配的负载阻抗提供 34Vp-p 范围内的放大信号。 输入特性 放大器的输入可配置为匹配不同的源阻抗，例如 50Ω、75Ω 或 1MΩ。每个通道有三个输入：1. 主输入。该输入位于前面板，通常用于信号输入。2. 辅助输入。
