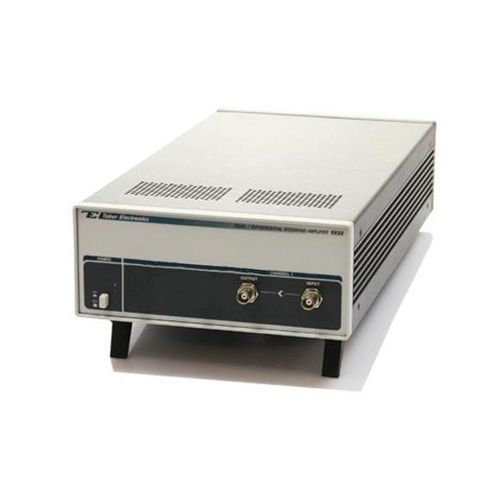

信号放大器 9160

单一通道机架式宽带式

概述
9160A 是一款台式直流耦合单通道宽带放大器，机箱为2U半19英寸机架式。提供高电压和大电流输出，适用于实验室及工业的高要求信号放大场景。

主要特性

• 典型带宽：45 MHz
• 标准配置：50 Ω 负载下最大 34 Vp‑p
• 峰值输出电流可达 1 A；连续输出功率可达 10 W
• 快速转换时间 < 10 ns
• 低失真宽带放大
• 可定制增益、输入阻抗和输出配置

性能
该放大器在 45 MHz 范围内提供稳定的频率响应和较高输出幅度。峰值电流能力适用于需要电压和电流驱动的脉冲及连续应用。

仪器配置
标准配置：增益 x10，50 Ω 下 34 Vp‑p。可选固定增益 x15、x20（注：更高固定增益可能导致带宽降低）。耦合可选 DC 或 AC。

输出
前面板输出将放大信号送至匹配负载。输出配置可选为两个独立通道或单通道差分输出（开关选择），以订购选项为准。

输入
每通道包含前面板主输入、后面板辅助求和输入与后面板 DC 偏置输入。输入阻抗可设为 50 Ω、75 Ω 或 1 MΩ 以匹配信号源。

目标应用
适用于压电电子学、换能器特性测量、MEMS 测试、科学宽带测量及需高电压高电流放大的通用电子应用。

订购与选项

• 型号示例：9160-10-50-D-S — 34 Vp‑p 单通道放大器
• 增益选项：x10（标准）、x15、x20（固定）
• 输入阻抗：50、75、1M
• 耦合：D = DC、A = AC
• 输出配置：S = 两个独立通道、D = 单通道差分输出

附件

• 19" 单位机架安装套件
• 19" 双位机架安装套件
• 专业便携箱

相关文档
产品页面提供可下载的数据表、宣传手册和应用说明。

技术规格

• 型号：9160A（单通道宽带放大器）
• 带宽：45 MHz（典型）
• 最大幅度：50 Ω 下 34 Vp‑p（标准）
• 最大输出电流：峰值最高 1 A
• 连续输出功率：最高 10 W
• 转换时间：< 10 ns
• 失真：低（厂家说明）
• 输入阻抗选项：50 Ω、75 Ω、1 MΩ
• 耦合选项：DC 或 AC
• 输出配置：可选 S（两个独立通道）或 D（单通道差分）
• 每通道输入：主（前）、辅助（后）、DC 偏置（后）
• 外形：台式，2U，半19英寸机架，全金属机箱
• 标准增益：x10（可选其它固定增益）
