卷对卷冲压设备 VFS

钢塑料

概述

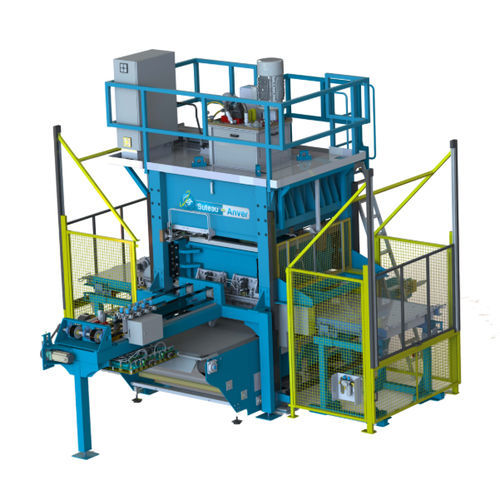

SUTEAU-ANVER 可动梁液压模切机 VFS 型号，专为柔性非金属材料的高精度、高效率和高速模切而设计的工业级设备。适用于大批量生产，可加工卷材或片材，支持皮带、钢板或聚丙烯板上送料加工。

设计与结构
机身由一张固定工作台和一根固定上梁组成，四根立柱连接。可动梁通过中央液压缸与上梁连接，控制其上下动作。梁的导向由四角的赛洛龙（celoron）元件与立柱接触实现；整机设计为相对于中心切割区对称的切削力。

停止、调节与控制
下切点由四个机械限位确定。根据模具高度对这些限位的调节为自动化，在调试阶段完成。限位由减速电机和电子变速器驱动。调试完成后，可通过控制屏对切点位置进行±0.01 mm 精度的修正。四个定位限位集成于固定工作台。可选配空气喷淋系统以避免限位上表面污染。上限位位置亦可调，以设置材料顶面与刀片之间的间隙；可随时通过控制屏调整。位置由线性电位器监测，精度为 +/- 5 mm。

操作与安全
为保障在可动梁下作业时的操作人员安全，可动梁可在上位通过液压锁定。该锁定在机器停机或更换模具时自动动作。

主要特性

• 适用于柔性非金属材料的工业模切压机
• 液压可动梁设计，确保行程可控且重复性好
• 适合批量生产的高速模切性能
• 限位精确调节，支持 0.01 mm 的位置修正
• 可动梁液压锁定，保障操作人员安全
• 兼容卷材和片材送料，适配多种工作台形式

可选项

• 模座/模具旋转系统
• 研磨淬火钢板 – 厚度 10 mm – 硬度 60 HRC
• 加热板：
  • 配杆式加热元件的钢板
  • 最高温度 200°C +/- 5°
  • PID 温度控制
• 模具夹持器
• 皮带上模具的自动上下料装置
• 远程控制模块
• 自动送料系统
• 自动出料系统
• 带 5 把刀具仓库的自动刀具装卸器及带保护的通道
• 滚筒输送、抓取式输送和无夹持输送带
• 吸尘切割输送带
• 自动工作台、去垛机和码垛机

技术参数

• 电源：400 伏 三相 + 中性线 + 接地 50 Hz
• 装机功率：根据型号 11 kW 至 30 kW
• 气源：干燥压缩空气 6 Bars
• 切割台宽度：按需定制
• 切割台深度：按需定制
• 切割力：100 至 500 吨
• 最大梁行程：180 mm（可按需定制其他行程）
• 最大梁开口：200 mm（可按需定制其他开口）
