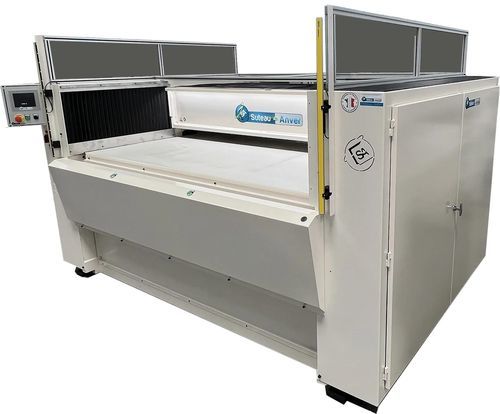

液压机 PTMV

模切橡胶用于皮革

产品概述
PTMV 型液压收缩梁模切机，专为非金属材料的高效切割而设计。水平横梁由液压缸驱动，在每次切割后前进并回缩，回缩时释放整个切割区域，便于操作人员定位模具并取出裁切件。工作台在梁前位时垂直上升与梁配合。模具可根据配置安装在梁面或梁下。梁的回缩距离可在触摸屏上以100 mm为单位调节。机器配备多语言触摸屏界面，面向生产效率、低维护和操作安全设计。

适用材料

• 橡胶
• 纸板
• 皮革
• 毛毡
• 保温材料
• 垫片
• 软木
• 地毯
• 泡沫
• 纸张
• 塑料
• PVC
• 地面覆盖物
• 合成材料
• 纺织品

主要特性

• 液压模切压力机：一体化液压系统，保证稳定的切压力和循环控制。
• 收缩梁结构：水平梁在每次切割后回缩，最大化切割区的可及性，便于模具定位与裁件取出。
• 坚固结构与操作界面：机械焊接机架，配备多语言触控控制，操作直观，维护量低。
• 高切割精度与产能节奏：可调参数与精确的梁停止确保在工业速度下实现可重复切割。
• 材料与行业适用性强：适用于橡胶、皮革、泡棉、纺织品、复合材料等，覆盖汽车、包装、家具、医疗等行业。
• 可定制选项：提供多种可选配件与配置；法国设计与制造。

技术参数
电源：400 V 三相 + 中性线 + 接地，50 Hz
梁前后速度：56 m/min
梁停止精度：+/-10 mm
进给速度：167 mm/s（固定）
切割速度：22 mm/s（固定）
开启速度：198 mm/s（固定）
行程：70 mm
台面与梁间间隙（无模具/无垫块）：110 mm
工作面高度：940 mm

可选项

• 送料系统
• 放卷装置
• 可调光照明
• 梁上模具夹持器
• 梁下模具夹持器
• 无前面罩的机器
• 机械定位限位
• 隔音处理
• 按需喷漆（RAL）
• 切割垫 / 模具夹紧系统
• 伺服泵

可用版本

• CE 标准 / 三相版本
• 100% 电动版本

有效工作面积与切割能力

• 1000×500 mm — 25 吨
• 1600×600 mm — 40 吨
• 2000×800 mm — 70 吨
• 2000×900 mm — 100 吨

技术规格

• 型号：PTMV
• 电源：400 V 三相 + 中性线 + 接地，50 Hz
• 梁前后速度：56 m/min
• 梁停止精度：+/- 10 mm
• 进给速度：167 mm/s（固定）
• 切割速度：22 mm/s（固定）
• 开启速度：198 mm/s（固定）
• 行程：70 mm
• 台面/梁间隙（无模具/垫块）：110 mm
• 工作面高度：940 mm
• 可用工作面积与切割力：1000×500 mm (25 t); 1600×600 mm (40 t); 2000×800 mm (70 t); 2000×900 mm (100 t)
