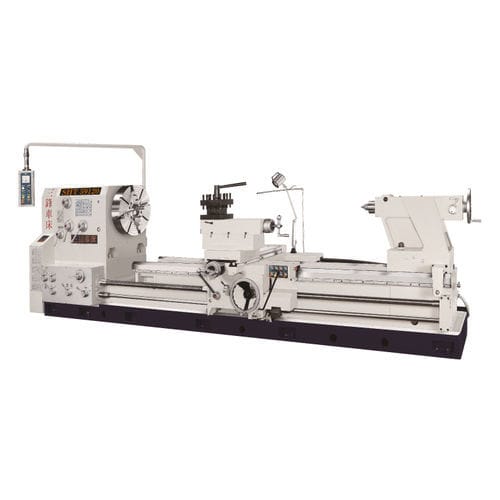

传统型车床 SHT series

卧式双轴多机轴

床台旋径 : 1500 mm ~ 1650 mm 两心间距离 : 2000 mm ~ 7000 mm 床面宽度 : 850 mm 主轴孔径 : 153 mm ~ 310 mm 工作范围 横送台上最大旋径 - 1200 mm (47") - 1350 mm (53") 凹口上最大旋径 - 2050 mm (80") - 2200 mm (86") 凹口工作宽度 - 560 mm (22") 两心间距离 - 2000 mm (80") - 3000 mm (120") - 4000 mm (160") - 5000 mm (200") - 6000 mm (240") - 7000 mm (275") 主轴箱 主轴孔径 - 153 mm(6") / *230 mm(9"), *310 mm(12") (Opt.) 主轴鼻端 - A2-15 / *A2-20 (Opt.) 主轴变换段速 - 12 Changes 中心针斜度(莫氏) - M.T. No. 6 主轴变速范围 - 4-400 RPM / *3-300 RPM (Opt.) 进给与车牙 导螺杆直径 - 57 mm (2-1/4") 螺距 - 2 T.P.I / *P12mm (Opt.) 英制螺纹(径节螺纹) - 1/4-30 TPI (70 kinds) 公制螺纹(模数螺纹) - 1-120 mm (62 kinds) 径节螺纹 - 1-120 D.P. (70 kinds) 模数螺纹 - 0.25-30 M.P. (53 kinds) 纵向进刀量范围 - 0.085-10.08 mm/rev (0.004-0.40 in/rev) 横向进刀量范围 - 0.042-5.04 mm/rev (0.002-0.20 in/rev) 滑座 横送台移动范围 - 750 mm - 800 mm 复式刀座移动范围 - 420 mm (16-1/2") 滑座快速移动速度 - 2000 mm/min (80"/min) 尾座 心轴直径 - 155 mm (6.1") 心轴行程 - 340 mm (13-3/8") 顶心斜度 - M.T. No.6 床体 - 一体成型床身设计，适合重切削，可依客户需求设计制造。 床面宽度 - 850 mm (33") 主马达 - 25HP / * 30HP (Opt.) 快速移动马达 - 1HP 标准附件 中心架 1个 中心顶针 2个 刀架螺丝把手 1 个 工具箱及调整工具 1组 基础螺丝及垫块 1 组 选配附件 三爪夹头 1个 四爪夹头 1个 跟刀架 1个 斜度附件 1组 冷却泵浦 1组
