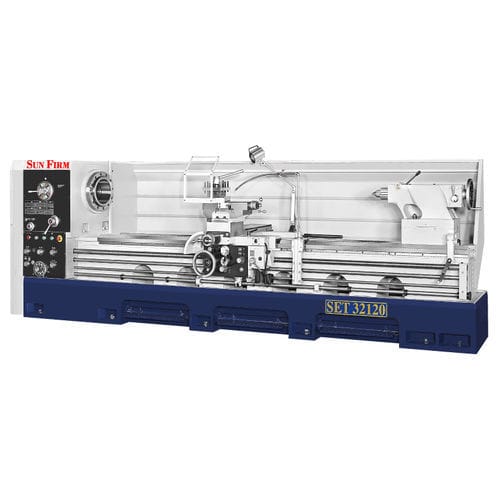

传统型车床 SET series

卧式平台式多机轴

两心间距离 : 1500 mm ~ 7000 mm 床面宽度 : 460 mm 主轴孔径 : 105 mm ~ 230 mm 工作范围 横送台上最大旋径 - 500 mm (20") - 600 mm (23") - 700 mm (27-1/2") 凹口上最大旋径 - 1000 mm (40") - 1100 mm (44") - 1200 mm (47") 凹口工作宽度 - 225 mm (8-7/8") 两心间距离 - 1500 mm (60") - 2000 mm (80") - 3000 mm (120") - 4000 mm (160") - 5000 mm (200") - 6000 mm (240") - 7000 mm (275") 主轴箱 主轴孔径 - 105 mm / * 153 mm, 230 mm (OPT) 中心针斜度(莫氏) - M.T. No. 5 / * M.T. No. 6 主轴变速范围 - 15-1000 /*10-700 RPM 主轴变换段速 - 12 Changes 进给与车牙 纵向进刀量范围 - 0.05-0.7 mm/rev 横向进刀量范围 - 0.025-0.35 mm/rev 英制螺纹(径节螺纹) - 2-28 Thread/in, (D.P. 4-56) 公制螺纹(模数螺纹) - 0.8-14 mm / Thread, (M.P. 0.5-7) 导螺杆直径及螺距 - Ø 45 mm (1-3/4") x 2 T.P.I. / * P 12 mm (OPT) 滑座 尾座 心轴直径 - 95 mm (3-3/4") / * 105 mm (4-1/8") 心轴行程 - 230 mm (9") 顶心斜度 - M.T. No.5 / * M.T. No.6 床体 - 一体成型床身设计，适合重切削，可依客户需求设计制造。 床面宽度 - 460 mm (18-1/8") 床身长度 - 3050 mm (120") - 3550 mm (140") - 4550 mm (180") - 5550 mm (219") - 6550 mm (258") - 7550 mm (298") - 8550 mm (338") 标准附件 连接板 1个 顶针套筒 1个 顶针(M.T.5#) 2个 刀架螺丝把手 1个 地基螺丝 1组 工具箱及调整工具 1组 冷却泵浦 1组 工作灯 1个 选配附件 三爪夹头 四爪夹头 四爪花盘 面盘 斜度装置 跟刀架 纵向快速移动装置 中心架 CE
