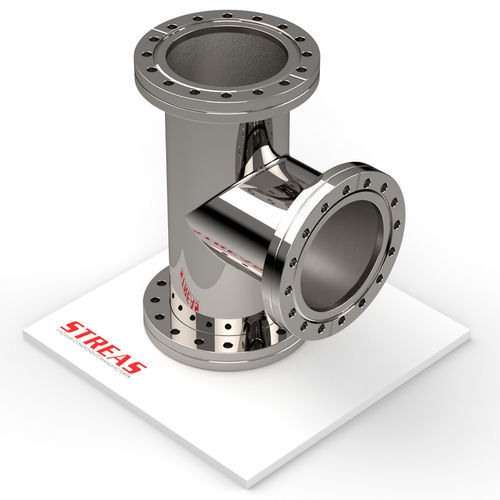

真空接头 3T series

法兰T形304不锈钢

概述
带 CF 法兰的三通接头，专为真空系统连接设计。材质为 AISI 304，外表面为机械抛光，内表面为原始焊接状态（毛坯）。

主要特性

• 系列：CF
• 管线类型：CF 法兰
• 产品类型：连接件
• 表面处理：外部机械抛光，内部原始焊接

可用型号

• 3T16CF-4 — 材料：AISI 304；表面：外部机械抛光，内部原始；DN：16；A：76 mm (2.992 in)；B：38 mm (1.496 in)；C：34 mm (1.339 in)
• 3T38CF-4 — 材料：AISI 304；表面：外部机械抛光，内部原始；DN：38；A：126 mm (4.961 in)；B：63 mm (2.48 in)；C：70 mm (2.756 in)
• 3T63CF-4 — 材料：AISI 304；表面：外部机械抛光，内部原始；DN：63；A：210 mm (8.268 in)；B：105 mm (4.134 in)；C：113 mm (4.449 in)
• 3T100CF-4 — 材料：AISI 304；表面：外部机械抛光，内部原始；DN：100；A：270 mm (10.63 in)；B：135 mm (5.315 in)；C：152 mm (5.984 in)
• 3T150CF-4 — 材料：AISI 304；表面：外部机械抛光，内部原始；DN：150；A：334 mm (13.15 in)；B：167 mm (6.575 in)；C：202 mm (7.953 in)
• 3T200CF-4 — 材料：AISI 304；表面：外部机械抛光，内部原始；DN：200；A：420 mm (16.535 in)；B：210 mm (8.268 in)；C：253 mm (9.961 in)

技术规格

• 配置：带 CF 法兰的三通接头
• 可用材料：AISI 304
• 标准表面：外部机械抛光，内部原始
• 可用 DN：16、38、63、100、150、200
• 提供 PDF 技术文档（产品资料和技术说明书）
