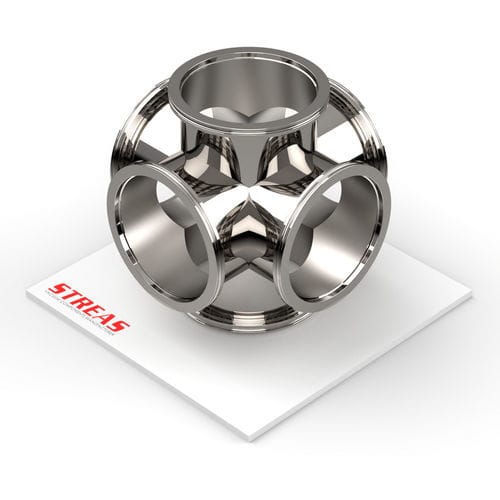

真空接头 6C series法兰十字型ISO
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 应用
- 用于真空
- 固定方式
- 法兰
- 形状
- 十字型
- 规范
- ISO
- 材料
- 304不锈钢
- 直径
最多: 250 mm
(9.843 in)最少: 63 mm
(2.48 in)
产品介绍
带ISO-K法兰的六通接头，专为ISO型线系统连接设计；可提供AISI 304材质。产品提供多种DN尺寸，并指明外部/内部表面处理。
主要信息
产品型号
特性 / 技术规格
主要信息
- 类型：用于ISO-K法兰的6通连接件
- 可用材质：AISI 304
- 表面处理：外表面机械抛光，内表面毛坯；部分尺寸为微射丸处理
产品型号
- 6C63ISOK-4：材质 AISI 304；表面：外表面机械抛光，内表面毛坯；DN 63；A = 176 mm (6.929 in)；B = 88 mm (3.465 in)；C = 95 mm (3.74 in)
- 6C80ISOK-4：材质 AISI 304；表面：外表面机械抛光，内表面毛坯；DN 80；A = 216 mm (8.504 in)；B = 108 mm (4.252 in)；C = 110 mm (4.331 in)
- 6C100ISOK-4：材质 AISI 304；表面：外表面机械抛光，内表面毛坯；DN 100；A = 216 mm (8.504 in)；B = 108 mm (4.252 in)；C = 130 mm (5.118 in)
- 6C160ISOK-4：材质 AISI 304；表面：外表面机械抛光，内表面毛坯；DN 160；A = 276 mm (10.866 in)；B = 138 mm (5.433 in)；C = 180 mm (7.087 in)
- 6C200ISOK-4：材质 AISI 304；表面：微射丸处理；DN 200；A = 400 mm (15.748 in)；B = 200 mm (7.874 in)；C = 240 mm (9.449 in)
- 6C250ISOK-4：材质 AISI 304；表面：微射丸处理；DN 250；A = 416 mm (16.378 in)；B = 208 mm (8.189 in)；C = 290 mm (11.417 in)
特性 / 技术规格
- 系列：ISO-K
- 管线类型：ISO
- 产品类型：连接件（6通交叉）
- 材质：AISI 304（型号表中指明的变体）
- 表面处理：外表面机械抛光，内表面毛坯；部分尺寸为微射丸处理
- 可用DN变体（示例型号）：63、80、100、160、200、250
- 可用性及库存水平：按型号指示（按需或中等库存）
- 技术资料以PDF提供（产品说明和技术数据表）
