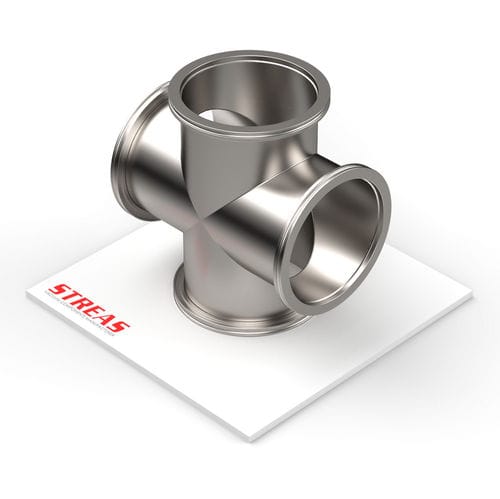

真空接头 4C63ISOK-4

法兰十字型ISO

带 ISO-K 法兰的 4 通十字接头，用于真空系统。可提供 AISI 304。

主要特性

• 系列: ISO-K
• 系列类型: ISO
• 产品类型: 连接接头
• 表面处理: 微喷砂

可用型号

• 编码: 4C63ISOK-4
  • 材料: AISI 304
  • 表面处理: 微喷砂
  • DN: 63
  • A: 176 mm (6.929 inch)
  • B: 88 mm (3.465 inch)
  • C: 95 mm (3.74 inch)
  • D: -
  • E: -
  • F: -
  • 可用性: 高可用性
• 编码: 4C80ISOK-4
  • 材料: AISI 304
  • 表面处理: 微喷砂
  • DN: 80
  • A: 216 mm (8.504 inch)
  • B: 108 mm (4.252 inch)
  • C: 110 mm (4.331 inch)
  • D: -
  • E: -
  • F: -
  • 可用性: 高可用性
• 编码: 4C100ISOK-4
  • 材料: AISI 304
  • 表面处理: 微喷砂
  • DN: 100
  • A: 216 mm (8.504 inch)
  • B: 108 mm (4.252 inch)
  • C: 130 mm (5.118 inch)
  • D: -
  • E: -
  • F: -
  • 可用性: 高可用性
• 编码: 4C160ISOK-4
  • 材料: AISI 304
  • 表面处理: 微喷砂
  • DN: 160
  • A: 276 mm (10.866 inch)
  • B: 138 mm (5.433 inch)
  • C: 180 mm (7.087 inch)
  • D: -
  • E: -
  • F: -
  • 可用性: 高可用性
• 编码: 4C200ISOK-4
  • 材料: AISI 304
  • 表面处理: 微喷砂
  • DN: 200
  • A: 356 mm (14.016 inch)
  • B: 178 mm (7.008 inch)
  • C: 240 mm (9.449 inch)
  • D: -
  • E: -
  • F: -
  • 可用性: 中等可用性
• 编码: 4C250ISOK-4
  • 材料: AISI 304
  • 表面处理: 微喷砂
  • DN: 250
  • A: 416 mm (16.378 inch)
  • B: 208 mm (8.189 inch)
  • C: 290 mm (11.417 inch)
  • D: -
  • E: -
  • F: -
  • 可用性: 中等可用性

特性 / 技术规格

• 标准材料: AISI 304
• 表面处理: 微喷砂
• 法兰: ISO-K
• 配置: 十字 (4 通)
• 类型: 真空连接接头
• 可用尺寸 (DN): 63, 80, 100, 160, 200, 250
