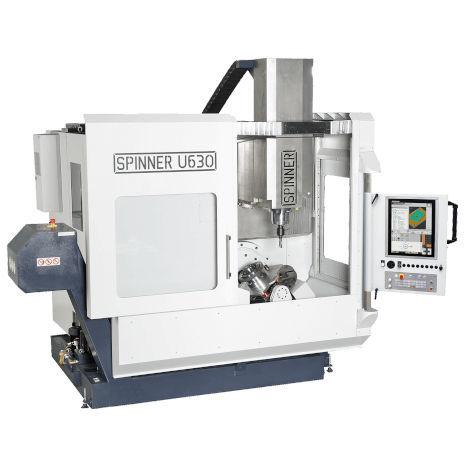

5轴CNC加工中心 U5 series通用旋转台BT40
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 通用
- 结构
- 旋转台
- 主轴头
- BT40, SK40, HSK-63
- 工具数量
- 24工具, 32工具
- 应用
- 用于大型工件, 用于模具工业
- 其他特性
- 高速, 高性能, 紧凑型, 精准, 带托盘更换装置, 可自动更换工具
- X轴
630 mm, 1,530 mm
(24.8 in, 60.24 in)- Y轴
530 mm
(20.87 in)- Z轴
465 mm
(18.31 in)- 转速
12,000 rpm, 15,000 rpm, 20,000 rpm
(75,398 rad.min-1, 94,248 rad.min-1, 125,664 rad.min-1)- 输出功率
15.2 kW, 21 kW, 22 kW, 28 kW
(20.67 hp, 28.55 hp, 29.91 hp, 38.07 hp)- X轴进给速度
30 m/min, 48 m/min
- Y轴进给速度
30 m/min, 48 m/min
- Z轴进给速度
30 m/min, 48 m/min
- 总重量
8,000 kg, 10,500 kg
(17,636.98 lb, 23,148.54 lb)- 整体长度
2,750 mm, 3,650 mm
(108.3 in, 143.7 in)- 整体宽度
2,530 mm, 2,540 mm
(99.6 in, 100 in)- 总高度
2,810 mm
(110.6 in)
产品介绍
我们的U5-630 Advanced属高效加工中心，用于高诉求的5-轴加工并配有
- 大型，在机身内置的旋转/倾斜工作台
- 高诉求的5-侧或5-轴加工带
- 可选项：高端减重工作台及至>100 mm的大钻孔
- 带移动主轴，由此最佳适合
- 重型工件
- 刀具数量很多
- 最新的控制和推进系统
- 配有多样的自动化解决方案
