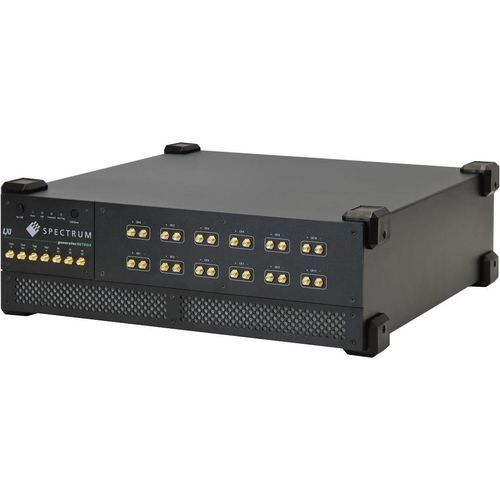

信号发生器 DN6.63 series

脉冲任意波形数码

概述
DN6.63x 系列为具备 Ethernet 远程控制的多通道 16 位任意波形发生器（AWG）。各型号支持每通道独立且同时输出，每通道配备独立 DAC 与放大器。部分配置的采样率可达 10.0 GS/s，模拟带宽可达 2.50 GHz。

主要特性

• 16 位分辨率的任意波形生成
• 可选配置：4、6、8、10 或 12 路模拟输出
• 所有通道可同时生成信号，且每通道配备独立 DAC 与放大器
• 输出幅度可编程：在 50 Ω 下单端可达 ±500 mV，差分可达 ±1.0 V
• 工作模式：Single-Shot、Loop、FIFO、Multiple Replay 等
• 可选项：多载波 DDS、数字脉冲发生器
• 板载存储按型号可扩展（每个 AWG 可达 8 GSamples 或更大可选存储包）

可用型号及比较规格

• DN6.635-04 — 4 路模拟输出，4 路数字输出；16 位；采样率：视激活通道数最高可达 10 GS/s；带宽：2.50 GHz；存储：2x2 GSamples（可选 2x8 GSamples）
• DN6.635-06 — 6 路模拟输出，4 路数字输出；16 位；采样率：视通道数可达 10 GS/s；带宽：2.50 GHz；存储：3x2 GSamples（可选 3x8 GSamples）
• DN6.635-08 — 8 路模拟输出，4 路数字输出；16 位；采样率：视通道数可达 10 GS/s；带宽：2.50 GHz；存储：4x2 GSamples（可选 4x8 GSamples）
• DN6.635-10 — 10 路模拟输出，4 路数字输出；16 位；采样率：视通道数可达 10 GS/s；带宽：2.50 GHz；存储：5x2 GSamples（可选 5x8 GSamples）
• DN6.635-12 — 12 路模拟输出，4 路数字输出；16 位；采样率：视通道数可达 10 GS/s；带宽：2.50 GHz；存储：6x2 GSamples（可选 6x8 GSamples）
• DN6.632 系列 — 低采样率变体（例如 DN6.632-04/06/08/10/12）：采样率可达 3.20 GS/s；带宽：1.40 GHz；存储与通道数视型号而定

技术规格

• 分辨率：16 位
• 最大采样率：最高可达 10.0 GS/s（取决于型号和激活通道数）
• 模拟输出通道：提供 4、6、8、10 或 12 路
• 真正的同时生成：每通道配备独立 DAC 与放大器
• 输出幅度：在 50 Ω 下单端可达 ±500 mV；差分可达 ±1.0 V
• 模拟带宽：DN6.635 家族最高 2.50 GHz；DN6.632 家族为 1.40 GHz
• 板载存储：视型号而定，可通过选件扩展
• 回放模式：Single-Shot、Loop、FIFO、Multiple Replay
• 可选项：多载波 DDS、数字脉冲发生器
• 接口：Ethernet（支持 LXI/netbox 远程操作）
