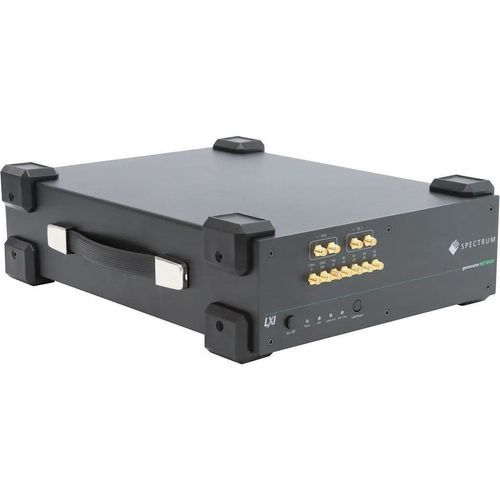

信号发生器 DN2.63 series

脉冲任意波形可编程

DN2.63x 是一款高性能 16 位任意波形发生器 (AWG) NETBOX，提供以太网远程控制、高分辨率和高达 10 GS/s 的极高采样率。它提供单通道或双通道配置，设计用于同时生成多通道信号，并带有每通道 DAC 和放大器级。 主要特性

快速 16 位任意波形发生器

提供 1 或 2 通道版本

在所有通道上同时生成信号

每通道独立的 DAC 和放大器

输出电平可编程至 ±500 mV 单端输入 50 欧姆

输出电平可编程至 ±1.0 V 差分输入 50 欧姆

操作模式：单发、环路、FIFO、多重重放......

提供多载波 DDS 选件

板载存储器高达 2 GS 样本（8 GS 样本选件）

DN2.63x系列中的型号
• DN2.635-01 - 平台：以太网；模拟输出：1; 数字输出：4; 分辨率：16 位；采样率：10 GS/s（1 个活动通道）；带宽： 2.50 GHz；内存（最大）： 2 GS 样本（8 GS 样本选件）：2 GS 采样（8 GS 采样选件）；最大输出电平：±500 mV 单端（±1.0 V 差分）至 50 欧姆；功能：多重重放；选项：
• DN2.635-02--平台：平台：以太网；模拟输出：2；数字输出：4；分辨率：0.1；多载波 DDS 模式：4；分辨率：16 位；采样率：10 GS/s（1 个活动通道）/ 5 GS/s（2 个活动通道）；带宽：2.50 GHz；内存（最大值）：2 GS 采样（8 GS 选项）：2 GS 采样（8 GS 采样选件）；最大输出电平：±500 mV 单端（±1.0 V 差分）至 50 欧姆；功能：多重重放；选项：
• DN2.636-01--平台：以太网；模拟输出：1；数字输出：4；分辨率：16 位；采样率：10 GS/s（1 个活动通道）；带宽：3.90 GHz；内存（最大）：2 GS 采样（8 GS 采样选件）；最大输出电平：±500 mV 单端（±1.0 V 差分）至 50 欧姆；功能：多重重放；选项：
• DN2.636-02--平台：平台：以太网；模拟输出：2；数字输出：4；分辨率：0.1；多载波 DDS 模式：4；分辨率：16 位；采样率：10 GS/s（1 个活动通道）/ 5 GS/s（2 个活动通道）；带宽：3.90 GHz；内存（最大值）：2 GS 采样（8 GS 选项）：2 GS 采样（8 GS 采样选件）；最大输出电平：±500 mV 单端（±1.0 V 差分）至 50 欧姆；功能：多重重放；选项：
• DN2.632-02--平台：平台：以太网；模拟输出：2；数字输出：4；分辨率：0.1；多载波 DDS 模式：4；分辨率：16 位；采样率： 3.20 GS/s（1 个活动通道）/ 3.20 GS/s（2 个活动通道）；带宽：1.40 GHz；内存（最大）：2 GS 采样（8 GS 选项）/ 3.20 GS/s（2 个活动通道）：2 GS 采样（8 GS 采样选件）；最大输出电平：±500 mV 单端（±1.0 V 差分）至 50 欧姆；功能：多路重放；选件：±1.0 V 差分（±1.0 V 差分）至 50 欧姆：多重重放；选项：数字脉冲发生器选件，多载波 DDS 模式：以太网；模拟输出：1；数字输出：4；分辨率：16 位；采样率： 3.20 GS/s（1 个活动通道）；带宽：1.40 GHz；内存（最大值）：2 GS 采样（8 GS 采样选件）；最大输出电平：±500 mV 单端（±1.0 V 差分）至 50 欧姆；功能：多重重放；选项：数字脉冲发生器选项，多载波 DDS 模式。 特性/技术参数
• 分辨率：16 位
• 最大采样率：高达 10.0 GS/s（因型号和活动通道数而异：例如，单活动通道为 10 GS/s，2 通道 10 GS/s 变体的每个通道为 5 GS/s）
• 模拟带宽：取决于型号（页面上的示例：1.40 GHz、2.50 GHz、3.90 GHz）
• 通道：1 或 2（在所有通道上同时生成）
• 每通道架构：每通道独立的 DAC 和放大器
• 输出电平：可编程高达 ±500 mV 的单端 50 Ω；高达 ±1.0 V 的差分 50 Ω
• 数字输出：4（如系列表所示）
• 板载存储器：标配 2 GS 采样器；可选 8 GS 采样器升级
• 操作模式：单次拍摄、循环、FIFO、多重重放等
• 平台/远程控制：以太网（NETBOX）
• 可选功能：数字脉冲发生器选件；多载波 DDS 模式（DDS 选件）

---
