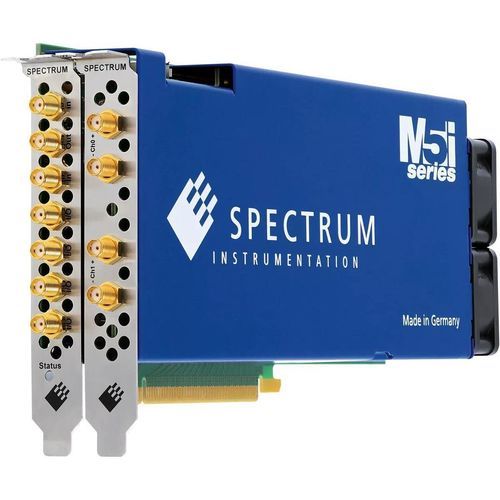

数字PCI 通信卡 M5i.63xx-x16 series

双输出

产品概述
M5i.63xx-x16 PCIe 系列是用于 PCI Express x16 的 16 位任意波形发生器 (AWG) 的高性能系列，结合了高分辨率、高采样率、大容量板载存储和极高的流式传输速率。该系列使用 Spectrum 的通用 API 以及与其他 Spectrum 产品相同的软件接口。

主要特点

• 高速 16 位任意波形发生器
• 提供 1 通道或 2 通道版本
• 所有通道可同时生成信号
• 每通道独立的 DAC 和放大器
• 输出电平可编程，单端入 50 Ω 可达 ±500 mV
• 输出电平可编程，差分入 50 Ω 可达 ±1.0 V
• 工作模式：Single‑Shot、Loop、FIFO、Multiple Replay 等
• 可选多载波 DDS 功能
• 板载存储：标准 2 GSamples（可选 8 GSamples）
• 通过 SCAPP 选项支持来自 CUDA GPU 的直接数据传输

可用型号（产品表摘要）

• M5i.6357-x16 — PCI Express x16；2 个模拟输出；4 个数字输出；16 Bit；采样率：10 GS/s（1 个活动通道）/ 5 GS/s（2 个活动通道）；带宽：3.90 GHz；存储：2 GSamples（可选 8 GSamples）；同步：支持最多 8 张卡的 Star‑Hub；最大输出电平：单端 ±500 mV（差分 ±1.0 V）；功能：Multiple Replay；选项：Digital Pulse Generator、Multi‑Carrier DDS 模式、Remote Server。
• M5i.6350-x16 — PCI Express x16；1 个模拟输出；4 个数字输出；16 Bit；采样率：10 GS/s（1 个活动通道）；带宽：2.50 GHz；存储：2 GSamples（可选 8 GSamples）；同步：支持最多 8 张卡的 Star‑Hub；最大输出电平：单端 ±500 mV（差分 ±1.0 V）；家族相同的功能和选项。
• M5i.6360-x16 — PCI Express x16；1 个模拟输出；4 个数字输出；16 Bit；采样率：10 GS/s（1 个活动通道）；带宽：3.90 GHz；存储：2 GSamples（可选 8 GSamples）；Star‑Hub 同步；相同的输出电平和选项。
• M5i.6321-x16 — PCI Express x16；2 个模拟输出；4 个数字输出；16 Bit；采样率：3.20 GS/s（1 或 2 个活动通道）；带宽：1.40 GHz；存储：2 GSamples（可选 8 GSamples）；Star‑Hub 同步；相同的输出电平和选项。
• M5i.6320-x16 — PCI Express x16；1 个模拟输出；4 个数字输出；16 Bit；采样率：3.20 GS/s（1 个活动通道）；带宽：1.40 GHz；存储：2 GSamples（可选 8 GSamples）；Star‑Hub 同步；相同的输出电平和选项。

技术参数 / 规格

• 系列 / 商用型号：M5i.63xx-x16
• 分辨率：16 Bit
• 采样率：最高 10 GS/s（单通道活动），最高 5 GS/s（双通道活动），视型号而定；部分型号为 3.20 GS/s
• 模拟输出通道：1 或 2（视型号而定）
• 数字输出：4
• 带宽：视型号而定 — 示例：1.40 GHz、2.50 GHz、3.90 GHz
• 板载存储：标准 2 GSamples；可选 8 GSamples
• 最大输出电平：50 Ω 下单端 ±500 mV（差分 ±1.0 V）
• 同步：Star‑Hub 支持最多 8 张卡
• 工作模式：Single‑Shot、Loop、FIFO、Multiple Replay 等
• 选项：Digital Pulse Generator；Multi‑Carrier DDS 模式；Remote Server；SCAPP（CUDA GPU 直接传输）
• 平台 / 接口：PCI Express x16
• 软件 / API：使用 Spectrum 的通用 API 及与其他 Spectrum 产品相同的软件接口
