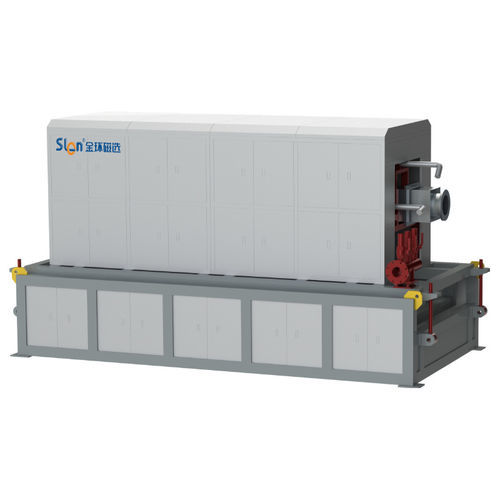

含铁金属分离器 WCT series

永磁工艺流程用于矿石

产品概述：
内置永久磁选机 WCT，适用于矿物预选和除铁。用于从混合矿石中分选磁性矿物，以及从石英、长石、黏土等非金属矿物中去除铁杂质。

适用范围：

• 钒钛磁铁矿及混合铁矿的预选
• 海滨砂、石英砂及粗粒矿砂的精选
• 石英、长石、白陶土等非金属矿物的除铁

主要特点：

• 永磁系统与磁性基体结合，具有高磁场强度和深度作用，分选效率高
• 适应广泛的粒度范围，不易堵塞
• 通过调整转筒转速和洗矿水量控制精矿品位
• 能耗和用水量低，有利于降低运行成本
• 占地小、运行稳定、噪音低、维护简便

工作原理：
物料进入给料箱后由给料槽均匀送入分选筒。在固定磁系产生的不均匀磁场作用下，物料中的磁性矿物被磁力和重力吸附到分选筒内壁或磁性基体上，与分选筒一同旋转。当转到上部非磁区时，磁性矿物在重力和喷淋水的作用下落入精矿槽，流入精矿箱排出；非磁性物料沿分选筒内壁直接流入尾矿箱，从而实现磁性与非磁性的连续分离。

技术参数：

• 常用参数：给矿密度 10–40%；工作角度 0–22°；给矿粒度 0–15 mm；磁感应强度 0.2–0.8 T
• WCT-1030 — 筒体直径：1000 mm；宽度：3000 mm；转速：5–20 r/min；处理量：5–100 t/h；功率：18.5 kW；重量：13 t
• WCT-1036 — 筒体直径：1000 mm；宽度：3600 mm；转速：5–20 r/min；处理量：60–120 t/h；功率：18.5 kW；重量：15 t
• WCT-1040 — 筒体直径：1000 mm；宽度：4000 mm；转速：5–20 r/min；处理量：70–130 t/h；功率：18.5 kW；重量：17 t
• WCT-1230 — 筒体直径：1200 mm；宽度：3000 mm；转速：5–20 r/min；处理量：70–120 t/h；功率：22 kW；重量：15 t
• WCT-1236 — 筒体直径：1200 mm；宽度：3600 mm；转速：5–20 r/min；处理量：90–140 t/h；功率：22 kW；重量：17 t
• WCT-1240 — 筒体直径：1200 mm；宽度：4000 mm；转速：5–20 r/min；处理量：100–150 t/h；功率：22 kW；重量：19 t
• WCT-1430 — 筒体直径：1400 mm；宽度：3000 mm；转速：5–20 r/min；处理量：90–160 t/h；功率：22 kW；重量：20 t
• WCT-1436 — 筒体直径：1400 mm；宽度：3600 mm；转速：5–20 r/min；处理量：100–170 t/h；功率：22 kW；重量：22 t
• WCT-1440 — 筒体直径：1400 mm；宽度：4000 mm；转速：5–20 r/min；处理量：110–180 t/h；功率：22 kW；重量：24 t
• WCT-1630 — 筒体直径：1600 mm；宽度：3000 mm；转速：5–20 r/min；处理量：120–170 t/h；功率：30 kW；重量：22 t
• WCT-1636 — 筒体直径：1600 mm；宽度：3600 mm；转速：5–20 r/min；处理量：130–190 t/h；功率：30 kW；重量：24 t
• WCT-1640 — 筒体直径：1600 mm；宽度：4000 mm；转速：5–20 r/min；处理量：140–200 t/h；功率：30 kW；重量：26 t
