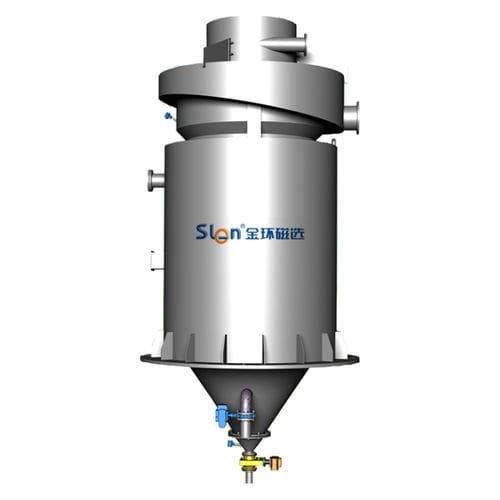

金属分离器 CH-SWCXJ series

磁性工艺流程用于矿石

产品描述
CH-SWCXJ系列自动磁性洗选柱用于磁铁矿分离。根据矿石特性和工艺要求，可实现脱泥、浓缩和品位提升的同步处理或分段处理。该设备适合与高频筛或旋风分离器在选矿工艺中组合使用。

产品特点

• 脱泥：实现矿石脉石与磁铁的近乎彻底分离
• 高精度分离：按贫富结合体进行矿物分解分选
• 可调运行：可根据工艺目标调节精矿品位和回收率
• 可扩展产能：设计突破了小处理能力和给料不均的限制
• 工艺整合：可与高频筛或旋风形成理想的磁性矿物分离组合
• 工艺优化：可替代选矿段的多种磁选设备
• 节水设计：循环优化以降低用水量
• 计算机远程控制：支持自动监控与调节

工作原理
循环水自底部切向进水，在分离区形成均匀上升的螺旋水流。矿石由顶部给料器送入并分散到分离区。分离区内多重磁场叠加：脉石和弱磁物料受螺旋上升水流影响被带出并随水流从溢流槽溢出形成尾矿。单体解离后的磁性铁矿粒子在复合磁场中受到向下的磁力与重力作用，这一合力大于上升的水流作用力，从而从自动磁性洗选柱底部的精矿口排出形成精矿。

技术参数

• CH-SWCXJ1000L — 外形尺寸 (mm)：1700×1700×4740；电压 (V)：380/220；功率 (kW)：6；水压 (MPa)：≥0.2；用水量 (m³/h)：30-60；水质 (ppm)：≤300；筒体 (mm)：1000；最大载重量 (kg)：14200；矿石处理量 (t/h)：10-25；给料密度 (%)：≥30；精矿密度 (%)：50-70
• CH-SWCXJ1200L — 外形尺寸 (mm)：1760×1760×4959；电压 (V)：380/220；功率 (kW)：6；水压 (MPa)：≥0.2；用水量 (m³/h)：50-120；水质 (ppm)：≤300；筒体 (mm)：1200；最大载重量 (kg)：18000；矿石处理量 (t/h)：15-30；给料密度 (%)：≥30；精矿密度 (%)：50-70
• CH-SWCXJ1400L — 外形尺寸 (mm)：2380×2380×5622；电压 (V)：380/220；功率 (kW)：7.5；水压 (MPa)：≥0.25；用水量 (m³/h)：80-140；水质 (ppm)：≤300；筒体 (mm)：1400；最大载重量 (kg)：20000；矿石处理量 (t/h)：20-35；给料密度 (%)：≥30；精矿密度 (%)：50-70
• CH-SWCXJ1600L — 外形尺寸 (mm)：2634×2634×6494；电压 (V)：380/220；功率 (kW)：7.5；水压 (MPa)：≥0.25；用水量 (m³/h)：100-160；水质 (ppm)：≤300；筒体 (mm)：1600；最大载重量 (kg)：30000；矿石处理量 (t/h)：25-40；给料密度 (%)：≥30；精矿密度 (%)：50-70
• CH-SWCXJ1800L — 外形尺寸 (mm)：2892×2892×7372；电压 (V)：380/220；功率 (kW)：7.5；水压 (MPa)：≥0.25；用水量 (m³/h)：120-180；水质 (ppm)：≤300；筒体 (mm)：1800；最大载重量 (kg)：45000；矿石处理量 (t/h)：30-50；给料密度 (%)：≥30；精矿密度 (%)：50-70
• CH-SWCXJ2000L — 外形尺寸 (mm)：3200×3200×7621；电压 (V)：380/220；功率 (kW)：7.5；水压 (MPa)：≥0.25；用水量 (m³/h)：140-200；水质 (ppm)：≤300；筒体 (mm)：2000；最大载重量 (kg)：65000；矿石处理量 (t/h)：35-60；给料密度 (%)：≥30；精矿密度 (%)：50-70
• CH-SWCXJ2200L — 外形尺寸 (mm)：3532×3532×8343；电压 (V)：380/220；功率 (kW)：7.5；水压 (MPa)：≥0.25；用水量 (m³/h)：160-240；水质 (ppm)：≤300；筒体 (mm)：2200；最大载重量 (kg)：90000；矿石处理量 (t/h)：40-70；给料密度 (%)：≥30；精矿密度 (%)：50-70
