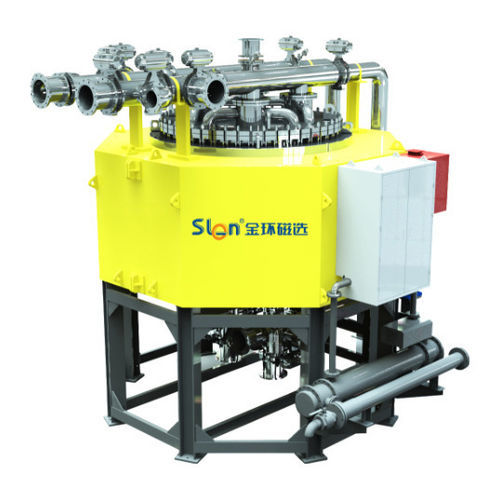

磁性过滤单元 SJ series

用于研磨产品自洁式自动

产品描述：
SJ节能高回收磁性过滤器（HEMF）用于细粒非金属矿物的脱铁与净化，适用于长石、石英砂、粘土、霓石（nepheline）、萤石、蓝晶石（kyanite）、硅线石（sillimanite）等。与SLon VPHGMS配套使用可产出高品质非金属精矿。

产品特点：

• 高浓度励磁线圈实现超过35%的节能；
• 高导磁磁轭使磁介质分离面积增加30%以上，显著提高处理能力和效率；
• 磁场强度连续可调，最高可达1.85 T；
• PLC全自动控制系统，磁矩阵清洗无需拆卸；
• 采用高压水与高压空气联合冲洗排放与清洗，防止矩阵堵塞；
• 适用于细粒进料：给料粒度40–400 mesh；给料密度10–30%。

工作与清洗流程：
HEMF主要由高压水冲装置、机架、节能励磁线圈、高导磁轭、高浓度磁矩阵、高压空气冲洗装置及双循环换热器等组成。直流通过励磁线圈在分离区产生感应磁场，矩阵表面形成高梯度磁场。由变频驱动的浆泵将浆液自下而上送入下部磁轭，再进入矩阵区：磁性颗粒被吸附在矩阵表面，非磁性颗粒越过矩阵并从上部间隙排出作为精矿。分离一段时间后，通过阀门顺序将腔体内残留浆液回流至原矿罐。回流完成后开启尾矿阀并用高压水、空气联合清洗将吸附在矩阵表面的磁性颗粒洗净。清洗后关闭尾矿阀和回收阀，重新开启进料阀开始下一循环。双循环换热器降低励磁线圈热量，稳定线圈工作温度。

技术参数：

• 型号500（SJ-500J / SJ-500CJ）：腔体直径500 mm；给料粒度40–400 mesh；给料密度10–30%；浆液处理量10–20 m3/h；矿石处理量0.9–4.5 t/h；背景场0–1.6 / 0–1.7 T；泵功率7.5 kW；冲洗用水20–25 m3/h；水压0.8 MPa；最大部件重量8 t。
• 型号750（SJ-750J / SJ-750CJ）：腔体750 mm；浆液处理量15–45 m3/h；矿石处理量2–10 t/h；泵功率11 kW；冲洗水20–30 m3/h；最大重量10 t。背景场0–1.6 / 0–1.7 T；给料粒度与密度同上。
• 型号1000（SJ-1000J / SJ-1000CJ）：腔体1000 mm；浆液处理量45–70 m3/h；矿石处理量3.5–18 t/h；泵功率15 kW；冲洗水35–45 m3/h；最大重量8 t。背景场0–1.6 / 0–1.7 T。
• 型号1250（SJ-1250J / SJ-1250CJ）：腔体1250 mm；浆液处理量50–100 m3/h；矿石处理量5.5–28 t/h；泵功率18.5 kW；冲洗水60–70 m3/h；最大重量10 t。背景场0–1.6 / 0–1.7 T。
• 型号1500（SJ-1500J / SJ-1500CJ）：腔体1500 mm；浆液处理量75–150 m3/h；矿石处理量8–42 t/h；泵功率30 kW；冲洗水90–110 m3/h；最大重量10 t。背景场0–1.6 / 0–1.7 T。
• 型号2000（SJ-2000J / SJ-2000CJ）：腔体2000 mm；浆液处理量120–300 m3/h；矿石处理量14–72 t/h；泵功率30 kW；冲洗水90–110 m3/h；最大重量15 t。背景场0–1.6 / 0–1.7 T。
• 型号2500（SJ-2500J / SJ-2500CJ）：腔体2500 mm；浆液处理量250–500 m3/h；矿石处理量22–113 t/h；泵功率55 kW；冲洗水140–160 m3/h；最大重量15 t。背景场0–1.6 / 0–1.7 T。

适用材料：

• 长石
• 石英砂
• 高岭土（粘土）
• 霓石（nepheline）
• 萤石（fluorite）
• 蓝晶石（kyanite）
• 硅线石（sillimanite）
• 其他细粒非金属矿物
