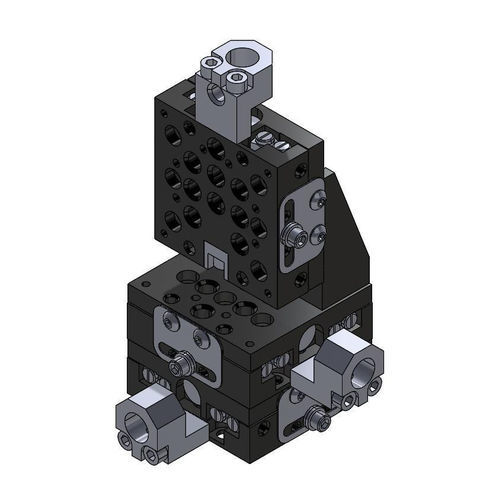

XY轴纳米定位平台 50.5cr

XYZ轴双轴紧凑型

50.5cr系列交叉滚子导轨是市场上最薄的系列，专为空间或高度至关重要的应用而设计。其纤薄的外形使其非常适合紧凑的设置，并且可提供X、XY或XYZ轴版本，具有三种尺寸。每个轴都配有不影响的箔锁，确保初始调整保持稳定，对面边缘有匹配的安装孔，便于灵活访问。根据所需的灵敏度，导轨可以配备8-80TPI或8-100TPI调节螺钉，或SM-1微米计。角支架包含在组件中，也可以单独购买。

产品特点

• 低外形设计
• 不影响的锁定
• 高负载交叉滚子轴承
• 提供真空兼容版本

性能规格

• 行程范围：0.5英寸（12毫米）
• 最大水平轴负载：5磅
• 最大垂直轴负载：2磅
• 分辨率：
  • 80TPI调节螺钉：5微米
  • 100TPI调节螺钉：亚微米

选项

• 调整轴：X、X-Y、X-Y-Z
• 手：右，左
• UOM：公制，英制

特性 / 技术规格

• 系列：50.5cr
• SKU：50.5CR SERIES
• 可用轴配置：X、XY、XYZ
• 调节螺钉兼容性：8-80TPI、8-100TPI、SM-1微米计
• 角支架包含在组件中
