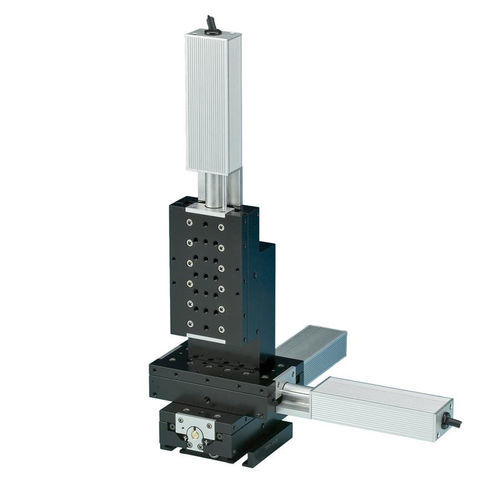

线性位移台 7700

平动机动交叉滚子

7700系列电动平移台采用交叉滚子轴承设计，旨在实现异常平滑的线性运动。它是1700系列交叉滚子平移台的集成版本，利用精密预加载丝杠确保无漂移操作。高速版本可根据要求提供。该平移台由e系列和MC2010控制器通过控制器和电机编码器之间的闭环接口驱动，确保高分辨率和可重复定位。编码器耦合还允许使用DR1000数字读数器以满足重复或相对定位要求。

产品特点

• 1.7 mm/秒快速定位
• 安静运行的直流伺服电机
• 可旋转的安装底座
• 真空兼容版本可根据要求提供

性能规格

• 最大水平轴负载：10 lbs
• 最大垂直轴负载：4 lbs
• 行程：50 mm
• 背隙：< 5 µm
• 点对点精度：± 2 µm

特性 / 技术规格

• 1700系列交叉滚子平移台的集成版本
• 精密预加载丝杠确保无漂移操作
• 闭环连接以实现0.2 µm和0.1 µm分辨率（取决于控制器）
• 兼容DR1000数字读数器
• 调整轴选项：X、X-Y、X-Y-Z
• 惯用手选项：右、左
• 测量单位选项：公制、英制
