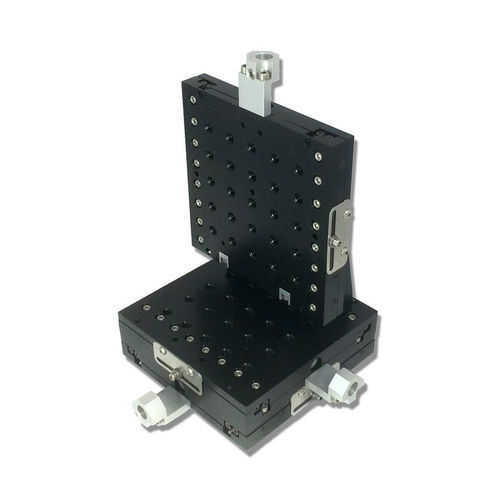

XY轴位移台 150.5cr

XYZ轴线性电机驱动双轴

150.5cr系列代表了当今市场上最薄的交叉滚子平台。其纤薄的设计非常适合空间或高度至关重要的应用。所有三种尺寸均可提供X轴、XY轴或XYZ轴版本。每个轴都有一个不影响的箔锁，几乎可以保证第一次调整就是最后一次。箔锁在相对边缘上有匹配的安装孔，以实现最大的访问灵活性。根据设置的灵敏度，可以使用8-80TPI或8-100TPI调节螺钉，或SM-1微米计与这些平台一起使用。角度支架包含在组件中，也可以单独购买。

产品特点

• 低调设计
• 不影响锁定
• 高负载交叉滚子轴承
• 提供真空兼容版本

性能规格

• 行程范围：1.0英寸（25.4毫米）
• 最大水平轴负载：15磅
• 最大垂直轴负载：6磅
• 分辨率：
  • 80TPI调节螺钉：5µm
  • 100TPI调节螺钉：亚微米

*最小可控运动*: 基于调节螺钉旋转1°

特性 / 技术规格

• 系列：150.5cr
• 可用轴：X、XY、XYZ
• 调节螺钉选项：8-80TPI、8-100TPI
• 兼容微米计：SM-1
• 角度支架：包含在组件中，也可单独购买
• 箔锁：不影响，具有匹配的安装孔以实现灵活性
