模拟软件 HyperLynx

印制电路板设计设计建模

概述 HyperLynx 是一套集成的 PCB 分析与验证软件，覆盖原理图探索、预布局仿真、布局后验证以及 2D/2.5D/3D 电磁建模。该套件将 SI、PI、EM 与 DRC 功能整合于统一流程，支持渐进式验证与自动化优化。

主要能力

• 预布局探索与约束定义，用于制定可制造的设计规则和堆栈选择
• 信号完整性 (SI)：对通用信号、SerDes 与 DDR 接口提供协议感知的分析
• 功率完整性 (PI)：包括 DC drop、AC/去耦分析及 PDN 瞬态评估
• 2D/2.5D/3D 电磁建模：全波与混合求解器以实现高保真 EM 分析
• 自动化设计规则检查 (DRC) 与布局后拓扑提取，适用于大型设计
• 模拟/混合信号 (AMS) 的 SPICE‑级仿真与多物理耦合
• 自动化优化器：参数扫描、专家引导探索、响应面方法

产品系列 / 应用

• HyperLynx Signal Integrity (HL‑SI)
• HyperLynx Power Integrity (HL‑PI)
• HyperLynx Advanced Solvers (3D EM)
• HyperLynx Design Rule Check (HL‑DRC)
• HyperLynx Analog/Mixed‑Signal (HL‑AMS)
• HyperLynx Schematic Analysis (HL‑SA)
• Z‑Planner Enterprise（堆栈规划与材料库）

关键特性

• SI/PI/EM/DRC 一体化环境，实现从原理图到布局的数据无缝传递
• 渐进式验证流程：先快速规则检查，再进行高保真模拟
• 协议感知的合规性检查与厂商特定链路分析（适用于 DDR、SerDes）
• 批处理与自动化流程，适合大规模多通道设计
• 从入门到专家均适用的可扩展工作流及高级求解器选项

典型使用场景

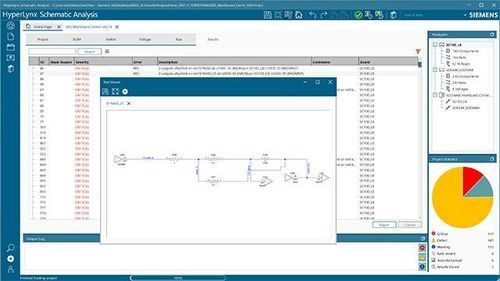

• 在原理图阶段进行早期验证以发现布线与连接错误
• 预布局仿真与堆栈规划以定义可制造约束
• 布局后进行 SI/PI/EMC 签核与合规验证
• 对大量串行链路进行自动化分析并生成通过/失败及裕量报告
• PDN 优化与去耦网络调优以满足瞬态电流需求

特性 / 技术规格

• 支持的分析：SI（时域/频域）、PI（DC/AC/瞬态）、AMS（SPICE）、EM 2D/2.5D/3D
• 协议覆盖：支持 DDRx 系列与 250+ 串行协议/变体
• 优化能力：参数扫描、专家规则、响应面方法
• 流程集成：原理图 → 布局 → 验证，自动拓扑提取
• 堆栈规划：Z‑Planner Enterprise，包含材料库、铜粗糙度与损耗建模
