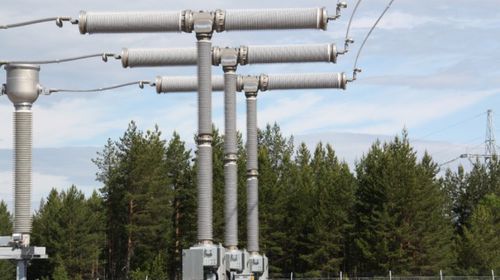

空气绝缘断路器 3AP DCB series

SF6气体绝缘单极2极

概述
了解 Siemens Energy 的断路器，旨在以可靠的性能、成熟的技术和长使用寿命保护电力网络。Zero F‑gas 的 Blue 系列断路器适用于最高145 kV，并提供最高可达1100 kV的其他解决方案。自2010年以来，Siemens Energy 的无F气断路器已确立新标准，帮助符合环保法规的同时保持最佳性能。凭借经过验证的模块化平台概念，我们的高压断路器可根据特定要求扩展并适应极高的电压等级。

主要优势

• 经验证的模块化平台概念，可适应客户需求
• 覆盖从配电到超高压的解决方案（最高1100 kV）
• Blue 产品系列：零 F‑气、零 GWP、零毒性（洁净空气与真空开断技术）
• 产品设计以长寿命和低维护为目标（多款产品规定了免维护间隔）

概况与应用
在选择断路器时，需要一个在质量、可靠性和创新方面满足特定需求的解决方案。我们的广泛产品线涵盖输电和变电站应用，支持可持续性和运行效率。

高压断路器分类

• 带活体罐断路器（Live tank, LT）— 针对最高电压的模块化设计
• 带死体罐断路器（Dead tank, DT）及 Dead Tank Compact (DTC) — 节省空间且灵活的选项
• 断开型断路器（Disconnecting circuit breakers, DCB）— 结合开断与隔离功能以减小占地

比较表（类型 | 电压范围 | 主要特征）
断路器类型 | 电压范围 | 主要特征
带活体罐断路器 | 72.5 kV 至 1100 kV | 模块化设计，单极或三极运行，可选瓷绝缘或复合绝缘，选配闭合电阻
带死体罐断路器 | 72.5 kV 至 550 kV | 某些设计可达90 kA中断能力，2周期工作，共用或分离底座，可选闭合电阻，灵活的电流互感器方案
Dead tank compact (DTC) | 145 kV 和 245 kV | 节省空间的设计，具有类似的运行灵活性和可靠性
断开型断路器（DCB） | 145 kV 和 420 kV | 集成开断与隔离功能，减少变电站占地，简化系统设计

代表性产品系列亮点与型号特性

• 3AV1 FG / 3AV1 FG Blue：零 F‑气、零 GWP；电压可达145 kV；Blue 系列采用真空开断以实现良好的环境性能；自2017年投入运行
• 3AP1 FG：可达245 kV；每极一套灭弧单元；温度范围 -60 至 +55 °C
• 3AP1 FI：可达300 kV；单极运行且底座分离；具有很高的抗震稳定性
• 3AP2/3 FI：可达550 kV；每极两套灭弧单元；约25年后进行维护
• 3AP2 DCB 420 kV 和 3AP1 DCB 145 kV：将断路器与隔离开关合二为一，节省成本和空间；可按需提供单极或三极操作机构
• 3AP4/5 FI：可达800 kV；每极最多四套灭弧单元；可选带或不带闭合电阻
• Dead‑tank 型号（3AP2/3 DT、3AP1 DT、3AP1 DTC、3AV1 Blue DT）：提供低温运行、混合气体配置、紧凑布局以及为更高电压等级设计的每极两套灭弧单元等选项

断路器技术
Siemens Energy 的断路器采用三种主要技术原理：

• 真空开断原理 — 3AV1 Blue 系列的基础：零 CO2/F‑气排放、密封性好、开断性能高且不退化，灭弧单元为寿命封装（无需维护）
• 自压缩原理（及动态自压缩）— 3AP 系列采用的灭弧方法，适用于最高1100 kV，自1973年 Siemens 专利以来经受验证
• 储能弹簧驱动机构 — 专利驱动概念，在操作机构内集成开闭弹簧；不同变型在弹簧数量/排列上有所差异；高可靠性且驱动能耗低（保证的操作循环）

附件与数字化解决方案

• PSD 控制单元：降低过电压并保护电气设备；支持单相和三相自动重合闸；软件可配置；支持 IEC 61850 / DNP3 站级通信；提供图形化分析和操作历史记录
• SiCEA01 接点侵蚀分析仪：根据断路器开断电流判定接点磨损；具备告警和报警阈值；环境温度范围 -40 至 +85 °C；以太网通信及继电器输出
• Sensgear®：用于开关设备与断路器的数字化监测解决方案 — 实时监测、分析、GPS/本地天气和产品专用测量数据；加密云传输；实现主动维护和更快的故障诊断

下载（宣传册与传单）
可下载的资料包括整套高压断路器产品组合、Blue 产品、特定 3AV1 Blue dead tank 与 live tank 传单、PSD 控制单元以及各类产品传单（美国地域性 SPS 和 SPS2 系列传单）。

性能参数 / 技术规格

• 电压覆盖范围：根据产品系列，从72.5 kV至1100 kV
• 中断能力：部分 dead‑tank 设计可达90 kA
• 开断原理：真空开断、自压缩、动态自压缩
• 驱动机构：储能弹簧驱动 — 对多数系列典型为约25年免维护或按规定的操作循环次数
• Blue 系列特性：零 F‑气、零温室气体增温潜力（zero GWP），适合洁净空气与真空方案
• 温度与环境范围：部分型号适用 -60 °C 至 +55 °C；提供低温变型
• 设计选项：单极或三极运行、单极机构可置于独立底座、共用或分离底座、瓷绝缘或复合绝缘体、可选闭合电阻
• 监测与诊断：Sensgear® 数字监测；SiCEA01 接点侵蚀分析；PSD 用于受控合闸
