概述
Siemens Energy 的高压断路器覆盖输电和变电站的广泛应用。产品系列（3AP、3AV 及其变型）包括带电箱（live‑tank）、死箱（dead‑tank）、紧凑型和带断路/隔离功能的机型，以及无 SF6 的 Blue 产品组合。模块化平台便于根据客户需求定制，同时支持延长的检修周期和环境合规性。

类型：比较

• 带电箱断路器（Live tank）— 72.5 kV 至 1100 kV：模块化设计；单极或三极操作；瓷绝缘或复合绝缘体；可选闭合电阻。
• 死箱断路器（Dead tank）— 72.5 kV 至 550 kV：可达 90 kA 的断流能力；两周期运行；共用或分离基座；可选闭合电阻；灵活的电流互感器解决方案。
• Dead tank compact (DTC) — 145 kV 和 245 kV：节省空间的布局，同时保持类似的运行灵活性和可靠性。
• 断路＋隔离合一（Disconnecting circuit breakers, DCB）— 145 kV 和 420 kV：将开关与隔离功能合并，减少变电站占地并简化系统设计。

带电箱与断路/隔离合一机型（典型型号与要点）

• 3AP1 FG — 运行至 245 kV；每极 1 个断口单元；工作温度 −60 至 +55 °C。
• 3AP1 FI — 运行至 300 kV；分立基座的单极操作；高抗震稳定性。
• 3AV1 FG Blue — 真空技术，零 F‑气体、零 GWP；至 145 kV；自 2017 年投入运行。
• 3AP2/3 FI — 运行至 550 kV；每极 2 个断口单元；延长维护周期（约 25 年）。
• 3AP2 DCB 420 kV — 断路器与隔离器一体化；节省成本和空间；分离基座单极操作机构。
• 3AP1 DCB 145 kV — 断路器与隔离器一体化；共基座三极操作机构；节省成本和空间。
• 3AP4/5 FI — 运行至 800 kV；每极 4 个断口单元；可选闭合电阻。

死箱与死箱紧凑型（典型型号与要点）

• 3AP2/3 DT — 运行至 550 kV；每极 2 个断口单元；延长维护周期（约 25 年）。

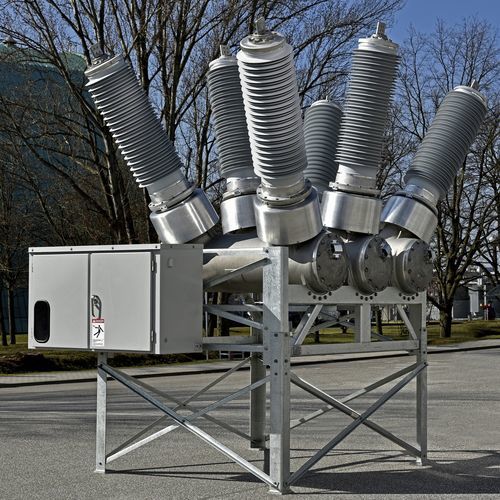

• 3AP1 DT — 混合气体下约 170 kV；适用于极低温环境；可选闭合电阻。
• 3AP1 DTC — 多功能紧凑布局，适用于受限空间和极端环境；每极 2 个断口单元。
• 3AV1 Blue DT — 市场定位为低温室气体影响的无 SF6 死箱断路器；工作电压 72.5–145 kV。

Blue 产品组合
Blue 产品组合基于真空和清洁空气开关技术，属于无 SF6 的产品系列。Blue 方案实现零 F‑气体排放，作为 SF6 设备的低环境影响替代方案。

技术规格与特性

• 电压范围：根据型号覆盖 72.5 kV 至 1100 kV。
• 断流能力：部分死箱设计可达 90 kA（依产品而定）。
• 环境范围：部分型号适用于极端工况温度（示例：−60 至 +55 °C）。
• 设计特点：模块化平台；单极或多极配置；瓷绝缘或复合绝缘选项；可选闭合电阻；DCB 变体用于减小占地。
• 维护：特定设计具有延长的维护间隔（示例：某些型号约 25 年后维护；部分机构标称可达约 6,000 次操作循环）。

断路技术

• 真空断口原理 — 在 3AV1 Blue 系列使用：封装式真空断口，无 F‑气体排放，高开关性能，适合低温环境。
• 自压缩（Self‑compression）原理 — 3AP 系列中用于熄弧的原理，可覆盖至 1100 kV，并具有长期持续开发历史。
• 储能弹簧驱动机构 — 3AP 系列采用专利储能弹簧驱动，提供简单、稳健、低能耗且可靠的驱动方案。

附件与数字化解决方案

• PSD 控制单元 — 降低过电压并保护设备：受控开关、自动重合闸、IEC 61850 / DNP3 支持、图形化评估与开关历史记录。
• SiCEA01 接触侵蚀分析仪 — 基于断开电流评估接触磨损并提供告警输出；适配宽温工作并支持以太网通信。
• Sensgear® — 用于开关设备的数字监测：实时监控、分析、GPS/天气/产品特定数据，加密云传输，支持主动维护与远程诊断。

技术数据（摘要）

• 电压范围：典型覆盖 72.5 kV 至 1100 kV，因产品系列而异。
• Blue 產品电压：无 SF6 的真空/清洁空气产品可达约 145 kV（示例：3AV1 FG Blue、3AV1 Blue DT）。
• 断流能力：部分死箱设计可达 90 kA。
• 每极断口单元数：依电压等级与设计为 1 到 4 个不等。
• 温度等级：部分型号适用于极低温环境（示例：−60 °C 到 +55 °C）。
