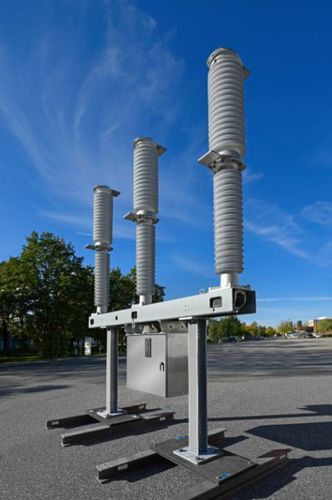

真空断路器 3AV1

SF6气体绝缘SF6绝缘高电压

概述
在选择断路器时，需要一种适配电网需求的解决方案。Siemens Energy 提供广泛的高压断路器系列，用于保护电网，采用经验证的技术并具有较长使用寿命。该产品组合包括基于真空断开、自压缩断口和储能弹簧驱动机制的产品，并提供基于洁净空气与真空开关技术的 Zero F-gas Blue 产品。

要点

• Zero F-gases Blue 组合：采用洁净空气与真空开关技术，实现零 F 气体和零全球变暖势（GWP）。
• 模块化、经验证的平台概念，可将断路器适配于特定系统与环境要求。
• 解决方案覆盖宽电压范围，产品组合最高可达 1100 kV。

类型与产品亮点（表格）
断路器类型 | 电压范围 | 关键特性
Live tank circuit breakers | 72.5 kV 至 1100 kV | 模块化设计，单极或三极操作，瓷质或复合绝缘子选项，可选闭合电阻
Dead tank circuit breakers | 72.5 kV 至 550 kV | 部分型号可达 90 kA 的断开能力，2 周期操作，共用或独立基座，可选闭合电阻，灵活的电流互感器方案
Dead tank compact (DTC) | 145 kV 和 245 kV | 节省空间的紧凑设计，同时保持相似的运行灵活性与可靠性
Disconnecting circuit breakers (DCB) | 145 kV 和 420 kV | 集开关与隔离功能于一体，降低变电站占地，简化系统设计

所选产品系列亮点

• 3AV1 FG Blue / 3AV1 Blue DT：基于真空断开技术的 Blue dead tank 断路器，温室气体为零，典型运行电压为 72.5–145 kV（产品组合级）。
• 3AP1 FG / 3AP1 FI / 3AP2/3 FI / 3AP4/5 FI：涵盖 245 kV 至 800 kV 及以上的 live-tank 和其他多极设计；每极可配置 1、2 或 4 个断口单元，提供抗震、闭合电阻和长维护周期等选项。
• 3AP2 DCB / 3AP1 DCB：将断路器与隔离开关合二为一的 DCB 变体，节约成本与占地，并可在独立或共用基座上实现单极操作机构。

技术与运行

• 真空断开原理：3AV1 Blue 产品线采用真空断口，提供高开关性能、密封性、零 CO2 或 F 气体排放、免维护或极低维护的密封单元，并适用于低温环境。
• 自压缩原理：自压缩（及动态自压缩）熄弧原理在 3AP 系列中应用于很高电压范围；为专利并持续开发的技术，提供稳健的熄弧性能。
• 储能弹簧驱动机制：基于储能弹簧（机构内的开闭弹簧）的驱动概念，提供结构简单、可靠的驱动，具有较低的运行能量和长维护间隔。

附件与数字化解决方案

• PSD 控制单元：减少过电压并支持受控合闸/分闸，用于电容器组与电抗器切换、变压器励磁与自动重合闸等应用（功能包括单/三相重合闸、可配置软件参数、安全电流测量与站级通信协议）。
• SiCEA01：接触侵蚀分析仪，通过内置断开电流计算评估接触磨损；提供告警与报警阈值、环境范围及以太网通信。
• Sensgear®：面向开关设备与断路器的数字监测解决方案，提供实时监测、分析、气象/GPS/产品特定测量数据及安全云传输，以实现基于状态的维护和更快速的诊断。

运行与环境优势

• Zero F-gas Blue 产品在满足环境法规的同时具备验证的性能。
• 模块化与多种机械/电气配置提供灵活性以满足现场、抗震或低温等特定运行要求。
• 长维护间隔（例如：部分设计在 25 年后才需维护；部分断路器宣称最长可达 25 年免维护）可降低全生命周期运行成本。

特性 / 技术规格

• 电压覆盖（产品组合）：最高 1100 kV（live tank 设计），dead tank 至 550 kV，DTC 适用于 145 kV 与 245 kV，DCB 可选 145 kV 与 420 kV。
• 断开能力：部分 dead tank 型号可达 90 kA；断口单元数量因设计而异（每极一、二或四个单元）。
• 温度 / 环境：部分产品可在极端温度范围内运行（例如某些单元适用 -60 至 +55 °C，及专用低温设计）。
• 熄弧技术：真空断开（3AV1 Blue）、自压缩 / 动态自压缩（3AP 系列）。
• 驱动：专利储能弹簧驱动机制，保证低运行能量循环（例如 10,000 次）并为许多设计提供延长的免维护间隔。
• 环境性：Blue 产品组合 — 零 F 气体、零 GWP、所提供的开关介质替代方案无毒性。
• 辅助系统与监测：用于受控开关的 PSD 单元、用于接触磨损评估的 SiCEA01、用于条件监测与云分析的 Sensgear®。
