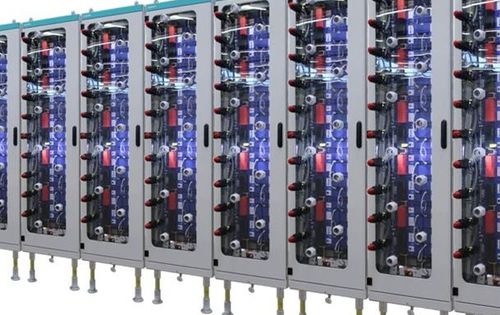

交流稳压器 SVC PLUS FS® (E-STATCOM)

动态

概述
Siemens Energy SVC PLUS FS®（E-STATCOM I SVC PLUS）是一种周波数稳定器，旨在模拟系统惯量并在可再生能源占比较高的电网中通过注入高有功功率实现快速频率支撑。它还提供动态无功补偿和grid-forming控制，以稳定电压并对扰动作出即时响应。

主要特性与功能

• 通过快速注入/吸收有功功率实现惯量模拟，稳定电网频率。
• 提供动态无功补偿以支持电压和保持电压稳定性。
• 大量超级电容器用于短时能量供给，具有高功率密度和快速充放电特性。
• 软件模拟的grid-forming控制，可实现对系统事件的即时响应和未来适配性。
• 模块化多电平换流器（MMC）技术，实现多电平电压合成、降低谐波并具可扩展性。
• 对电压幅值和相角变化具备毫秒级的有功/无功功率响应。

技术与运行优势

• 通过快速的惯性响应和高有功输出能力防止级联故障与停电。
• 与大型旋转机械或大规模电池储能相比，具有紧凑且成本效益高的占地。
• 控制参数灵活，可适配输电、公用事业及大规模电力应用。
• 运行噪声低且在运行期间无直接CO₂排放。

应用

• 用于可再生能源高渗透率的输电和配电网络的频率稳定化。
• 用于防止电压崩溃的电压调节和无功支撑。
• 短时弥补惯性缺口和提供快速频率响应（FFR），以避免跳闸或停电。
• 支持逆变器型资源（风电、光伏）接入以及动态负载补偿（例如数据中心）。

技术参数

• 可适配任意电压等级
• 装机容量（Snom）：300 MVA
• 有功功率（Pmax）：±200 MW
• 无功功率（Qnom）：±300 MVar
• 短时可用能量：400 MJ（可扩大）
• 模拟惯性贡献：最高可达6000 MJ
• 占地面积：含电力变压器共4050 m²
