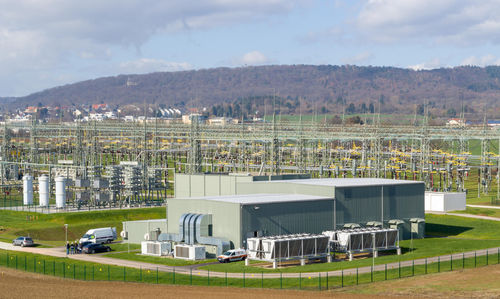

静态同步补偿器 SVC PLUS® (STATCOM)

SVC

概述
SVC PLUS® 是基于 MMC 架构的 STATCOM 解决方案，用于输电系统和工业场所的动态无功功率补偿与快速电压调节。模块化多电平换流器结构提供快速响应、较低谐波排放和灵活的可扩展性，有助于支持可变可再生能源并改善电网稳定性。

主要功能与优势

• 为公用事业和输电系统提供快速的动态无功功率补偿与电压调节。
• 基于 MMC 的 STATCOM 设计实现极快响应、降低谐波产生并精确控制无功/有功功率流。
• 减少系统组件数量并简化工程，缩短调试时间并降低生命周期成本。
• 占地小：模块化架构可使相同比例的常规 SVC 安装占地减少约 50%。
• 支持移动与集装箱化选项，用于快速临时电网支援和故障后的快速恢复。

设计与组件
SVC PLUS® 采用模块化多电平换流器（MMC）拓扑，结合工业级 IGBT 半导体、电抗器、电容器，以及在电网应用中的交流电力变压器。系统以可靠运行和简化规划为目标，采用标准化模块以实现可扩展部署。

特性、应用与变体

• 集装箱化 SVC PLUS®：工厂集成外壳，最小化土建工程并缩短项目周期。
• 移动 STATCOM：预配置移动单元，支持即插即用互连，用于应急支援与快速恢复。
• SVC PLUS FS®（E-STATCOM）：具备频率稳定功能的变体，可模拟系统惯量并注入有功功率以维持频率。
• 工业变体：针对电弧炉等动态负载的定制解决方案，降低闪变（flicker）、缓解谐波并提升生产电能质量。

技术要点与收益

• 稳定性与电能质量：快速注入感性或容性功率以防止电压塌陷并支持黑启动与网架形成功能。
• 谐波与闪变抑制：多电平波形生成降低谐波失真，减少对大型滤波器的依赖。
• 快速且精确的控制：先进控制策略使 IGBT 快速切换并高精度管理换流器与电网间的能量流动。
• 可扩展性与灵活性：模块化设计支持按需扩展并适应站点约束。
• 环境贡献：助力更高比例可再生能源接入，推动减少 CO₂ 排放的能源转型。

成功项目示例
示例：交钥匙 SVC PLUS® 装置提升了电网稳定性并支持可再生能源接入。引用运行范围：±300 Mvar，380 kV（项目示例），配备先进有源谐波滤波，报告的厂站可用率超过 99%。

MMC 技术优势

• 通过多电平波形合成降低谐波失真，减少对大型滤波器的依赖。
• 模块化可扩展性便于性能定制和场地适配。
• 通过减少组件数量和简化维护提升可靠性与成本效益。
• 快速精确的功率控制可实现动态无功/有功功率管理。

应用

• 输电系统运营商：用于电压稳定、避免停电以及网架形成支持。
• 应急与临时电网增强：使用移动 STATCOM 进行支援。
• 工业场所：需要降低闪变、缓解谐波并对动态负载进行补偿的应用。

技术规格

• 产品系列 / 商业名称：SVC PLUS®
• 核心技术：模块化多电平换流器（MMC）电压源换流器拓扑
• 典型组件：工业级 IGBT 半导体、电抗器、电容器、交流电力变压器（电网应用）
• 变体：集装箱化 SVC PLUS®、移动 STATCOM（mobile SVC PLUS®）、SVC PLUS FS®（E-STATCOM）
• 性能亮点：非常快速的动态无功响应；降低谐波产生；紧凑占地（相较同额定容量传统 SVC 可减小约 50% 占地）
• 引用运行范围（项目示例）：SVC PLUS® ±300 Mvar，380 kV
• 典型收益：增强电压稳定性、减少闪变、缓解谐波、示例中报告的厂站可用率 >99%
