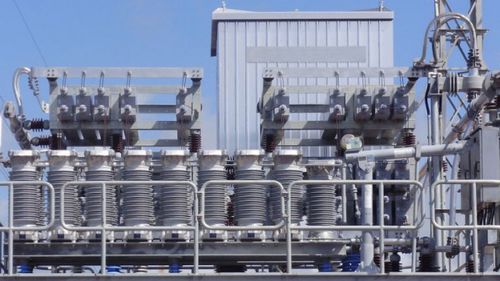

压力补充系统 FSC

概述
Siemens Energy 的固定串联电容器（FSC）系统可提高新建和现有高压交流输电线路的传输容量，并有助于改善电能质量与系统稳定性。固定串联补偿是一种具有成本效益的措施，可优化潮流并在无须新建大规模传输走廊的情况下增强电网弹性。

何为固定串联补偿？
串联补偿通过将电容器组串联连接到架空输电线路中，部分抵消线路的电感性电抗。这可减少随负荷变化的电压降和传输角，提高接入点电压并增加长距离交流线路的可用传输能力。

Siemens Energy 固定串联电容的主要优势

• 提高传输容量：补偿线路阻抗以提升可用传输能力，无需新建线路。
• 改善电网稳定性与可靠性：减小接入点电压降，支持远距离的大容量稳定传输。
• 成本效益与可扩展性：模块化方案，便于按需扩容和分阶段部署。
• 便于维护：面向维护设计，并提供覆盖全球的生命周期支持网络。

FSC 的工作原理
FSC 将电容器组串联接入输电导线，部分抵消电感性电抗，导致接入点电压升高、传输角减少、传输能力提升。保护与故障处理包括金属氧化物压敏电阻（MOV）和旁路机构：检测到故障时 FSC 切除并关闭旁路断路器。对于瞬态的快速保护，触发式火花间隙可在1毫秒内旁路电容器和MOV；在可接受的情况下也可采用无间隙保护方案。

应用场景

• 大容量电力传输通道
• 长距离高压交流线路
• 电网现代化与稳定性提升项目
• 需电压支持与无功功率控制的可再生能源并网
• 要求可靠高效远距传输的工业输电系统

选择 Siemens Energy 的理由（FSC 解决方案）

• 行业经验：在串联补偿与 FACTS 技术方面拥有数十年经验。
• 定制化设计：针对电网拓扑与现场条件的工程化解决方案。
• 内部制造：主要组件内部生产，确保供应安全与品质一致性。
• 全球支持：提供全球范围内的安装、调试与生命周期服务。

市场趋势与未来发展
固定串联补偿仍为主流解决方案，同时对更灵活方案（如可控串联补偿）的需求在增长。主要发展方向包括更先进的保护方案、改进的控制算法以及与电网自动化的更深度集成，以满足未来弹性与可持续的输电网络需求。

技术特性 / 规格

• 产品类型：固定串联电容器（FSC）— 用于输电线的串联连接电容器组。
• 主要功能：部分补偿线缆的电感性电抗以提高传输能力并改善电压调节。
• 保护组件：金属氧化物压敏电阻（MOV）；故障情况下的旁路断路器。
• 快速保护选项：触发式火花间隙可在1 ms 以下旁路电容器和MOV；在本地允许时可采用无间隙保护方案。
• 运行效果：提高接入点电压，减少传输角及线电压降。
• 应用：大容量走廊、长距离 HV AC 线、配网现代化、可再生能源并网、工业输电。
• 制造：主要组件内部生产以确保质量控制与供应安全。
• 定制化：按电网和现场条件量身设计的工程化解决方案。
