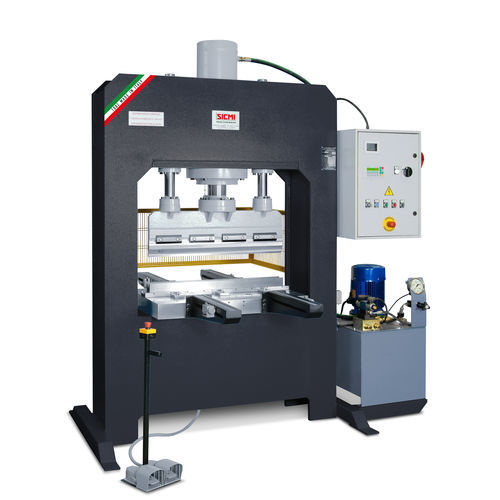

液压机 PDL 200折弯工艺流程生产
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 液压
- 功能
- 折弯, 工艺流程, 生产
- 应用
- 修补, 用于钢材, 用于铝, 用于工具, 用于型材
- 结构
- 活塞, 双柱式
- 控制类型
- 手动控制, 真空压力控制
- 其他特性
- 垂直, 用于工坊, 带有控制踏板, 前部装载/卸载, 大开口
- 力度
200 tf
- 开口
350 mm
(14 in)- 行程
500 mm
(19.685 in)- 托盘宽度
1,550 mm
(61 in)- 最大压力
350 bar
(5,076 psi)- 压速度
10 mm/s
- 水力泵功率
3 kW
- 重量
5,900 kg
(13,007 lb)- 总长度
160 cm
(63 in)- 总宽度
275 cm
(108 in)- 总高度
275 cm
(108 in)
产品介绍
带移动立柱的液压机设计用于矫直管材和圆形金属型材。
PRT电液压力机由上框架组成，上框架通过液压马达沿压力机主底座滑动。
下底座上有 4 个手动操作的滑动支架，上面放置待矫直的金属管。
两个中央支架的主要目的是在压制阶段支撑金属型材，而两个侧向支架（其中之一是电动的）具有提升和旋转管子的功能。
双速液压缸位于移动立柱上，其上安装有对金属管进行矫直操作所需的设备。
PRT 机械车间压力机标配力士乐电磁阀、西门子 PLC 和西门子 KTP700 触摸屏显示器，用于设置工作配额以及设置压制时间和操作压力。
饰品
加装比例电磁阀，提高气缸位置及压力精度
带减压阀的空气/油热交换器
