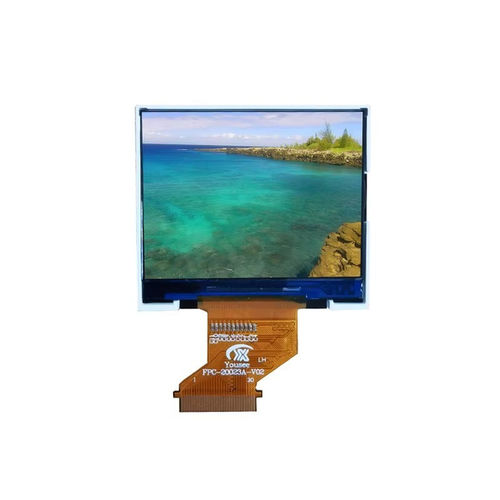

TFT LCD显示模块 YX20035A转折性240 x 3202"
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 屏幕类型
- TFT LCD
- 类型
- 转折性
- 格式
- 240 x 320
- 显示屏尺寸
- 2"
- 应用
- 工业, 用于医疗设备, HMI终端, 海洋应用
- 界面
- RGB, MCU
- 其他特性
- 内置电子设备, 日光下可读, 背光, LED背光
- 长度
38.52 mm
(1.517 in)- 宽度
52.74 mm
(2.0764 in)- 厚度
2.4 mm
(0.094 in)- 使用温度
最多: 70 °C
(158 °F)最少: -20 °C
(-4 °F)
产品介绍
概述
YX20035A 是一款 2.0 英寸透射反射式（transflective）TFT LCD 模块，针对需要户外可读性、低功耗和在不同光照条件下保持稳定性能的应用而设计。该模块采用 ST7789V 驱动器，支持 16 位 MCU 接口，提供 240×320 RGB 分辨率及适合嵌入式工业和便携设备的紧凑机械尺寸。
透射反射技术
透射反射光学结构结合了反射与背光模式：在明亮的户外环境中，利用环境光反射以提高可读性并降低背光功耗；在室内或光线不足时，内置白色 LED 背光提供清晰、稳定的画面。该双模技术可显著提升野外应用的续航与可用性。
主要优势
典型应用
基本规格（摘要）
显示尺寸：2.0 英寸
分辨率：240 (RGB) × 320
显示技术：透射反射式 TFT LCD
LCD 类型：TFT-LCD / Transflective
有效面积：30.60 × 40.80 mm
外形尺寸：38.52 × 52.74 × 2.40 mm
像素间距：0.1926 × 0.1926 mm
可视方向：8 O'Clock
驱动 IC：ST7789V
接口：16-bit MCU
背光：白色 LED
亮度：250 cd/m²（典型）
对比度：800 : 1
模拟工作电压：3.3 V（典型）
光学与性能
分辨率（典型）：240 × 320
对比度（典型）：800 : 1
亮度（典型）：250 cd/m²
响应时间（典型）：25 ms
色域（典型）：60%
亮度均匀性（典型）：80%
视角（CR ≥ 10）：80° / 80° / 80° / 80°
工作条件
工作温度：-20°C ~ +70°C
存储温度：-30°C ~ +80°C
湿度：≤90% RH（60°C）
机械
紧凑的外形尺寸与提供的机械图便于在受限空间设计中集成。该模块在苛刻的工业环境中兼顾了阳光可读性、能效与可靠性。
技术规格
YX20035A 是一款 2.0 英寸透射反射式（transflective）TFT LCD 模块，针对需要户外可读性、低功耗和在不同光照条件下保持稳定性能的应用而设计。该模块采用 ST7789V 驱动器，支持 16 位 MCU 接口，提供 240×320 RGB 分辨率及适合嵌入式工业和便携设备的紧凑机械尺寸。
透射反射技术
透射反射光学结构结合了反射与背光模式：在明亮的户外环境中，利用环境光反射以提高可读性并降低背光功耗；在室内或光线不足时，内置白色 LED 背光提供清晰、稳定的画面。该双模技术可显著提升野外应用的续航与可用性。
主要优势
- 直射阳光下优秀的可读性
- 户外运行时功耗更低
- 延长便携设备电池寿命
- 室内外均表现清晰的图像质量
- 降低对高亮度背光的依赖
- 在工业及现场应用中提供可靠性能
典型应用
- 工业手持终端
- 智能电表
- GPS 导航设备
- 户外控制器与显示装置
- 医疗仪器
- 农业电子设备
- 海洋仪表
- 便携式测试与测量设备
基本规格（摘要）
显示尺寸：2.0 英寸
分辨率：240 (RGB) × 320
显示技术：透射反射式 TFT LCD
LCD 类型：TFT-LCD / Transflective
有效面积：30.60 × 40.80 mm
外形尺寸：38.52 × 52.74 × 2.40 mm
像素间距：0.1926 × 0.1926 mm
可视方向：8 O'Clock
驱动 IC：ST7789V
接口：16-bit MCU
背光：白色 LED
亮度：250 cd/m²（典型）
对比度：800 : 1
模拟工作电压：3.3 V（典型）
光学与性能
分辨率（典型）：240 × 320
对比度（典型）：800 : 1
亮度（典型）：250 cd/m²
响应时间（典型）：25 ms
色域（典型）：60%
亮度均匀性（典型）：80%
视角（CR ≥ 10）：80° / 80° / 80° / 80°
工作条件
工作温度：-20°C ~ +70°C
存储温度：-30°C ~ +80°C
湿度：≤90% RH（60°C）
机械
紧凑的外形尺寸与提供的机械图便于在受限空间设计中集成。该模块在苛刻的工业环境中兼顾了阳光可读性、能效与可靠性。
技术规格
- 型号：YX20035A
- 显示尺寸：2.0 英寸
- 分辨率：240×320（RGB）
- 显示技术：透射反射式 TFT LCD
- 驱动 IC：ST7789V
- 接口：16-bit MCU
- 有效面积：30.60 × 40.80 mm
- 外形尺寸：38.52 × 52.74 × 2.40 mm
- 像素间距：0.1926 × 0.1926 mm
- 可视方向：8 O'Clock
- 背光：白色 LED
- 亮度：250 cd/m²（典型）
- 对比度：800 : 1
- 响应时间：25 ms
- 色域：60%
- 亮度均匀性：80%
- 视角（CR≥10）：80°/80°/80°/80%
- 模拟工作电压：3.3 V（典型）
- 工作温度：-20°C 至 +70°C
- 存储温度：-30°C 至 +80°C
- 湿度：≤90% RH（60°C）
