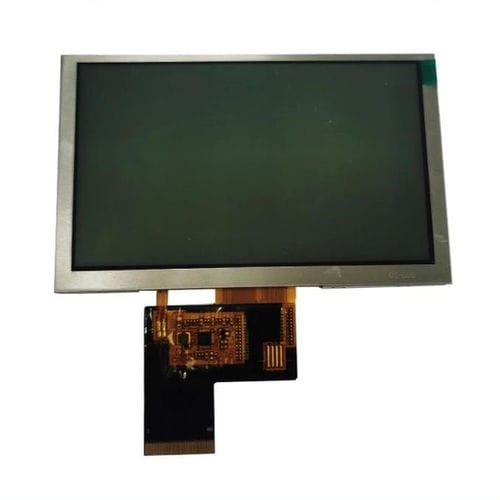

TFT LCD显示模块 YX50098A

彩色转折性800 x 480

产品描述
YX50098A 是一款专业的 5.0 英寸透射反射式 TFT LCD 模组，针对需在室内与室外光照条件下可靠运行的工业 HMI 与嵌入式系统而设计。透射反射式结构在强光下利用环境光提升可视性，同时在弱光条件下由白色 LED 背光提供清晰稳定的显示。模组采用 HX8264 + HX8664 驱动 IC，支持 16/18/24 位 RGB 接口，便于集成到控制面板与工业设备中。

基本规格
显示尺寸：5.0 英寸
显示技术：透射反射式 TFT LCD
分辨率：800 × 480
显示模式：Normally White
有效显示区：108 × 64.8 mm
外形尺寸：120.7 × 75.9 × 2.95 mm
点距：0.135 × 0.135 mm
可视方向：6 O'Clock
驱动 IC：HX8264 + HX8664
接口：16/18/24 位 RGB
显示色彩：16.7M
工作电压：3.3 V（典型）
工作温度：-20°C ~ +70°C
存储温度：-30°C ~ +80°C

光学特性
显示技术：透射反射式 TFT
分辨率：800 × 480
反射对比度（典型）：20:1
透射对比度（典型）：35:1
反射率（反射模式，典型）：14.3%
响应时间（典型）：25–30 ms
视角（典型）：65° / 65° / 35° / 55°

工作条件
工作温度：-20°C ~ +70°C
存储温度：-30°C ~ +80°C
供电电压：2.7–3.6 V（典型 3.3 V）

机械与集成说明
模组尺寸：120.7 × 75.9 × 2.95 mm；有效显示区：108 × 64.8 mm。驱动 IC：HX8264 + HX8664。支持接口：16/18/24 位 RGB。Normally White 模式及工业级温度范围使本模组适用于 HMI、控制面板及嵌入式工业应用。

特性 / 技术规格

• Model: YX50098A
• Display size: 5.0 inch
• Resolution: 800 (RGB) × 480
• Display technology: Transflective TFT LCD
• Display mode: Normally White
• Active area: 108 × 64.8 mm
• Outline dimensions: 120.7 × 75.9 × 2.95 mm
• Pixel pitch: 0.135 × 0.135 mm
• Viewing direction: 6 O'Clock
• Driver ICs: HX8264 + HX8664
• Interface: 16/18/24-bit RGB
• Display colors: 16.7M
• Operating voltage: Typ. 3.3 V (range 2.7–3.6 V)
• Operating temperature: -20°C to +70°C
• Storage temperature: -30°C to +80°C
• Optical: Reflectance ~14.3% (reflective mode); Reflective contrast ratio ~20:1; Transmissive contrast ratio ~35:1; Response time 25–30 ms; Viewing angles 65°/65°/35°/55°
