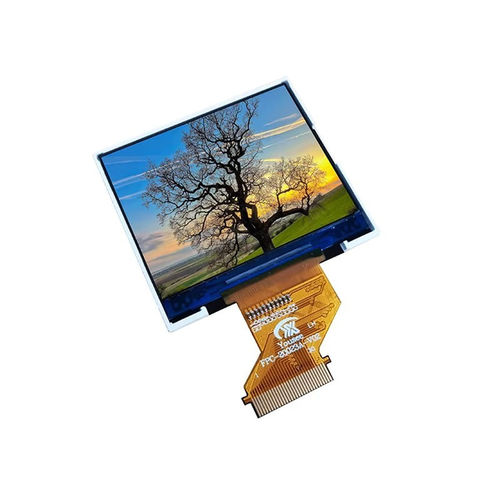

TFT LCD显示模块 YX240320-291

转折性240 x 3202.8"

产品概述
YX240320-291 是一款专业的透反射型 TFT 液晶显示模块，面向需要良好室外阳光可读性、低功耗及在多变照明条件下可靠运行的工业与便携电子产品。透反射设计采用半反射光学层，在强光下利用环境光提高可读性，同时集成白色 LED 背光以保证室内或弱光环境下的可视性。

主要特性

• 显示尺寸：2.83 英寸
• 分辨率：240 (RGB) × 320
• 显示技术：透反射型 TFT LCD
• 可视方向：3 点钟方向
• 驱动 IC：HX8367-A
• 接口：MCU / SPI / RGB
• 背光：白色 LED

基本规格（表）
项目 — 规格
显示尺寸 — 2.83 英寸
显示技术 — 透反射型 TFT LCD
分辨率 — 240 (RGB) × 320
LCD 类型 — TFT / 透反射
有效显示区 — 43.20 × 57.60 mm
外形尺寸 — 50.00 × 69.20 × 2.85 mm
像素间距 — 0.18 × 0.18 mm
可视方向 — 3 点钟方向
驱动 IC — HX8367-A
接口 — MCU / SPI / RGB
背光 — 白色 LED
典型亮度 — 120 cd/m²
典型对比度 — 72:1
模块功耗 — 208 mW

光学特性（表）
参数 — 典型值
显示技术 — 透反射 TFT
分辨率 — 240 × 320
亮度 — 120 cd/m²
对比度 — 72:1
响应时间 — 35 ms
反射率 — 4.23%
NTSC 色域 — 40%

工作条件（表）
项目 — 范围
工作温度 — -20°C ~ +70°C
存储温度 — -30°C ~ +80°C
湿度 — ≤90% RH（最高 60°C）

应用
适用于嵌入式系统集成，适合用于工业、医疗、交通及便携电子设备等对室外可读性和低功耗有要求的场景。

机械与外观
外形紧凑，尺寸为 50.0 × 69.2 × 2.85 mm，有效显示区 43.2 × 57.6 mm。制造商提供机械图和模块图像以供 PCB/机械集成参考。

技术规格

• 型号：YX240320-291
• 显示尺寸：2.83 英寸
• 分辨率：240(RGB) × 320
• 显示类型：透反射型 TFT LCD
• 驱动 IC：HX8367-A
• 接口：MCU, SPI, RGB
• 有效显示区：43.20 × 57.60 mm
• 外形尺寸：50.00 × 69.20 × 2.85 mm
• 像素间距：0.18 × 0.18 mm
• 可视方向：3 点钟方向
• 背光：白色 LED
• 典型亮度：120 cd/m²
• 典型对比度：72:1
• 响应时间：35 ms
• 反射率：4.23%
• NTSC 色域：40%
• 模块功耗：208 mW
• 工作温度：-20°C ~ +70°C
• 存储温度：-30°C ~ +80°C
• 湿度：≤90% RH（最高 60°C）
