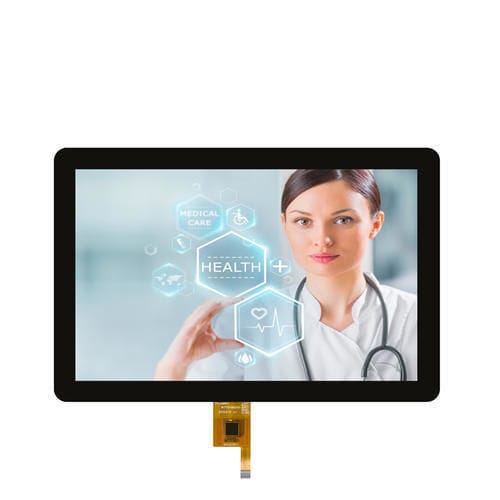

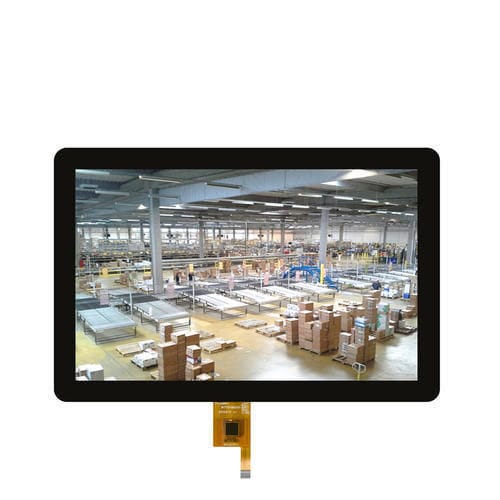

TFT LCD显示模块 WTY101A08A01LM

IPS电容触摸屏式多点触摸屏式

产品概述
本10.1英寸 TFT 液晶触摸显示屏（型号 WTY101A08A01LM）采用 IPS 面板，分辨率 1280×800，视频接口为 LVDS。该模块具有宽视角、色彩表现良好和 60Hz 刷新率，支持日光可读，提供光学贴合或空气贴合选项，配备 G+G 电容式触摸面板，使用 GT928 触控芯片通过 I2C（IIC）接口驱动，适用于多种室内外 B2B 应用场景。

显示特性

• 高清分辨率：1280×800，图像清晰。
• IPS 技术：宽视角、色彩一致性，60Hz 刷新。
• 日光可读：高环境亮度下可提高可视性。
• LVDS 接口：稳定的视频信号传输，低延迟。
• 贴合选项：光学贴合或空气贴合以提高耐用性与光学性能。

触控面板特性

• 电容触控：支持多点触控，最多 10 点。
• 结构：G+G（玻璃+玻璃），抗划伤且耐用。
• 触控芯片：GT928，触控检测稳定可靠。
• 触控接口：I2C（IIC）。
• 表面硬度：6H。

通用特性

• 10.1 英寸紧凑尺寸，便于集成到各类设备。
• 宽工作温度范围，适应不同环境。
• 支持多种操作系统：Windows、Android、Linux、UNIX 等。

应用领域

• 工业控制：HMI 面板、机器界面、过程监控。
• 智能家居控制面板与家电触控界面。
• 医疗设备：便携式设备、病患监护。
• 汽车领域：车载信息娱乐系统（IVI）、仪表、主机。
• 便携设备：平板、手持终端。
• 数字标牌：室内/室外显示与自助终端。

技术参数（表）

• 型号：WTY101A08A01LM
• 尺寸：10.1 英寸（对角线） | 1280×800
• LCD 类型：TFT
• 显示类型：IPS
• 接口：LVDS（视频） / 标注 RGB
• 引脚数：40Pin
• 亮度：300 cd/m²
• 对比度：1000:1
• 视角：all o'clock；视角 80/80/80/80（Typ.）
• 有效区：216.96 × 135.60 mm
• 外形尺寸：229.25 × 149.05 × 2.6 mm
• 防眩/防反射/防指纹：可选
• 触控：电容 G+G，10 点，GT928 IC，I2C 接口
• 表面硬度：6H
• 贴合方式：光学贴合、空气贴合
• 工作温度：-10°C 至 +50°C
• 存储温度：-20°C 至 +60°C
• 支持系统：Windows、Android、Linux、UNIX

规格 / 技术规格

• 型号：WTY101A08A01LM
• 对角尺寸：10.1 英寸
• 分辨率：1280 × 800
• 面板类型：TFT IPS
• 接口：LVDS（视频）
• 引脚数：40Pin
• 亮度：300 cd/m²
• 对比度：1000:1
• 视角：all o'clock, 80/80/80/80 (Typ.)
• 有效区：216.96 × 135.60 mm
• 外形尺寸：229.25 × 149.05 × 2.6 mm
• 触控：电容 G+G，10 点，GT928 IC，I2C 接口
• 表面硬度：6H
• 贴合选项：光学贴合或空气贴合
• 工作温度：-10°C 至 +50°C；存储温度：-20°C 至 +60°C
• 应用：工业控制、智能家居、医疗、汽车、便携设备、数字标牌
