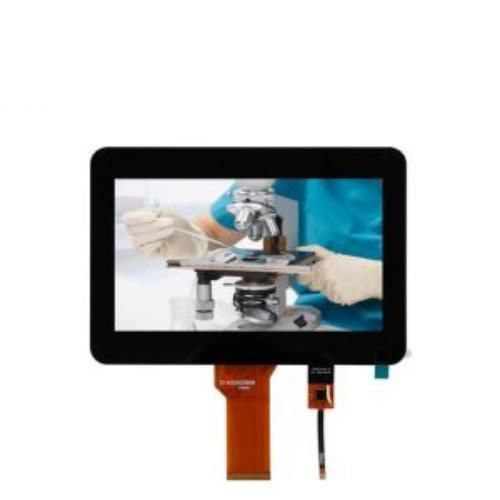

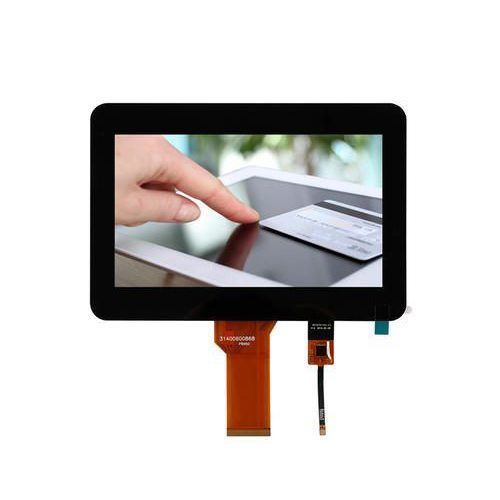

TFT LCD显示模块 WTY070144A20LM

TN电容触摸屏式PCAP电容式触摸屏

产品概述
该7英寸TN TFT LCD显示屏（型号 WTY070144A20LM）集成了800×480分辨率面板、RGB 50针接口及嵌入式电容触控传感器。模块针对高亮度、阳光下可读的性能设计，支持光学贴合或气相/胶带贴合以增强耐用性，适用于宽温区的工业及户外应用。

主要能力

• 7英寸TN TFT LCD模块，支持电容式多点触控（PCAP）
• 用于视频信号的RGB 50针接口
• 阳光下可读的高亮度面板（450 cd/m²）
• 兼容光学贴合或气相/胶带贴合
• 适应恶劣环境的宽工作与存储温度范围

特性

• 紧凑的7英寸外形，适用于空间受限的设计
• G+G结构的电容触控，兼顾耐用性与灵敏度
• GT911触控IC，支持多点触控检测
• I2C（IIC）触控接口，便于系统集成
• 支持最多5点同时触控
• 可选防眩光/防反射/防指纹涂层

优势

• 紧凑集成：适用于便携设备、工业控制面板及车载HMI
• 显示清晰：800×480分辨率适合UI与图形展示
• 触控响应快：精确的电容式多点触控交互
• 集成便捷：I2C触控接口与标准RGB接口简化连接
• 成本效益：在性能与预算间取得平衡的方案
• 耐用性：强化的触控表面与贴合选项适合苛刻使用
• 视角合理：在强调成本与响应速度时，TN面板为合适选择

技术参数（概要）

• 型号：WTY070144A20LM
• 尺寸：7 inches
• LCD类型：TFT
• 显示类型：TN
• 接口：RGB（50针）
• 分辨率：800×480
• 亮度：450 cd/m²
• 可视角：70/70/50/70 Deg.
• 对比度：500:1
• 有效显示区（mm）：154.08 × 85.92
• 外形尺寸（mm）：164.90 × 100.00 × 5.70
• 涂层：防眩光 / 防反射 / 防指纹（可选）
• 触控类型：电容式（G+G）
• 触控点数：5点
• 触控芯片：GT911
• 触控接口：IIC（I2C）
• 触控硬度：6H
• 工作温度：-20ºC ~ +70ºC
• 存储温度：-30ºC ~ +80ºC
• 贴合方式：Optical Bonding、Air Bonding（支持胶带贴合）
• 支持系统：Windows、Android、Linux 等
• 应用领域：工业控制、家居自动化、医疗设备、自助终端、车载HMI
