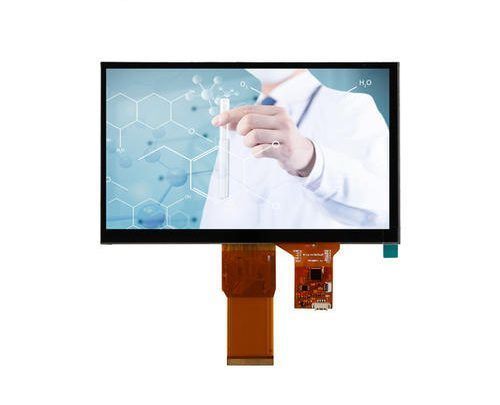

TFT LCD显示模块 WTY070144A11LM

IPS电容触摸屏式PCAP电容式触摸屏

产品概述
7英寸LCD触摸显示模块（型号 WTY070144A11LM）为1024×600 RGB IPS TFT，集成5点电容触摸传感器。模块采用标准50针RGB接口，支持光学贴合（optical bonding）或空气贴合（air bonding），适用于需要宽视角和多点触控的工业与嵌入式应用；触控支持USB接口，方便连接。

主要特性

• 对角尺寸：7英寸
• 分辨率：1024 × 600像素
• 面板：IPS TFT，宽视角、色彩一致
• 背光：LED
• 接口：标准50针RGB
• 触控：电容式，5点多点触控
• 触控结构：盖板玻璃 + 传感玻璃 + 驱动IC + FPC
• 表面处理：防眩/防反光/防指纹可选

产品优势

• 宽视角：IPS保持不同角度下的色彩准确性。
• 清晰显示：1024×600分辨率，文本与图像清晰。
• 触控响应好：电容触控提供精确的多点操作。
• 表面耐用：触控硬度6H，抗划伤。
• 集成灵活：光学贴合或空气贴合以满足外壳与光学需求。
• 能耗低：LED背光，功耗表现良好。

技术参数
型号：WTY070144A11LM
尺寸：7英寸
LCD类型：TFT
显示类型：IPS
接口：50针RGB
针数：50Pin
分辨率：1024×600
亮度：220 cd/m2
视向：All o'clock
视角：85/85/85/85度
对比度：800:1
有效显示区 (mm)：154.21 × 85.92
外形尺寸 (mm)：165.00 × 100.00 × 3.50
触控类型：电容式 (G+G)
触控点数：5点
触控接口：USB
触控硬度：6H
工作温度：-10°C 至 +50°C
存储温度：-20°C 至 +60°C
贴合方式：Optical bonding 或 Air bonding
支持系统：Windows、Android、Linux 等

规格

• 型号：WTY070144A11LM
• 屏幕尺寸：7英寸
• 分辨率：1024 × 600 (RGB)
• 面板类型：IPS TFT
• 接口：50针RGB
• 亮度：220 cd/m2
• 视角：85/85/85/85°
• 对比度：800:1
• 有效显示区 (mm)：154.21 × 85.92
• 外形尺寸 (mm)：165.00 × 100.00 × 3.50
• 触控：电容G+G，5点，USB接口
• 触控硬度：6H
• 工作温度：-10°C 至 +50°C
• 存储温度：-20°C 至 +60°C
• 贴合：Optical bonding 或 Air bonding
• 应用场景：工业控制、自动化、医疗设备、自助终端
