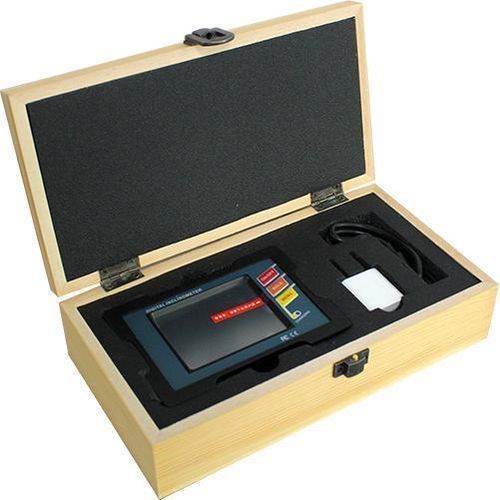

双轴测斜仪 DMI820-BL

USB蓝牙无线型

产品描述 DMI820-BL是一款用于工业环境的精密电子水平仪，用于角度控制与测量。其采用Y轴对X轴进行补偿的双核MEMS测量单元，结合Ruifen专利的插值与温度补偿算法，保证长期稳定性和可重复性。产品内置BLE 5.2蓝牙模块，支持双轴可选量程（±15°/±30°），分辨率0.001°，并在全量程范围内具有高精度。响应快速、数据稳定，支持侧面及底部强磁吸附安装、数据存储、三种测量模式（角度、度分秒、mm/m）、USB-C数据输出、阳极氧化铝合金外壳、IP54防护等级，适用于多种工业场景。

适用范围

• 医疗设备角度找平
• 机床平台角度找平
• 升降台角度找平

技术参数 型号：DMI820-BL
测量轴（可选量程）：±15° ; ±30° | 单位：°
角度测量精度（全量程）：<0.005°（±15°） ; <0.01°（±30°） | 单位：°
角度分辨率：0.001° | 单位：°
mm/m 测量范围：267（±15°） ; 577（±30°） | 单位：mm/m
mm/m 测量精度：0.1（±15°） ; 0.2（±30°） | 单位：mm/m
mm/m 分辨率：0.02 | 单位：mm/m
重复性：0.003 | 单位：°
测量模式：三种测量模式 — 角度；度/分/秒；mm/m
工作温度：-10℃ 至 +70℃
工作湿度：85% RH
电源：3.7V 可充电锂电池
建议充电时间：5 小时
电池连续工作时间：11 小时
数据输出：Type-C
含主机软件：VC 应用软件
蓝牙工作频段：2402–2480 MHz
蓝牙接收灵敏度：-96 dBm
蓝牙发射功率：1 dBm
蓝牙规格：5.2
无线标准：802.15.1
抗振动性：10g@11ms，三轴（半正弦波）
抗冲击性：10 grms，10–100 Hz
防护等级：IP54
外壳材料：铝合金阳极氧化

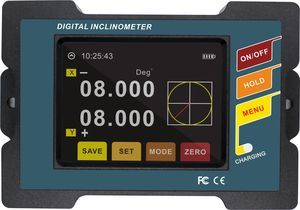

LCD 显示：64 真彩背光显示屏
LCD 可视区尺寸：L57.6 × W43.2 mm
外壳尺寸：L109 × W77 × H27 mm
重量：≤350 g

尺寸

• 外壳尺寸：L109 × W77 × H27 mm
• 安装方式：双面强磁吸附安装

技术规格

• 型号：DMI820-BL
• 双轴测量量程：±15° 与 ±30°
• 最大精度（全量程）：<0.005°（±15°） ; <0.01°（±30°）
• 分辨率：0.001°
• 重复性：0.003°
• mm/m 范围：267 mm/m（±15°） ; 577 mm/m（±30°）
• mm/m 精度：0.1 mm/m（±15°） ; 0.2 mm/m（±30°）
• mm/m 分辨率：0.02 mm/m
• 测量模式：角度、DMS（度/分/秒）、mm/m
• 蓝牙：BLE 5.2，2402–2480 MHz，接收灵敏度 -96 dBm，发射功率 1 dBm
• 数据输出：USB Type-C
• 电池：3.7V 可充电；充电时间约 5 h；连续使用约 11 h
• 显示：64 真彩背光显示，显示区 L57.6 × W43.2 mm
• 外壳：铝合金（阳极氧化）
• 防护：IP54
• 抗振动/抗冲击：10g@11ms（三轴半正弦）；10 grms（10–100 Hz）
• 外形尺寸（外壳）：L109 × W77 × H27 mm
• 重量：≤350 g
