XY轴测斜仪 DMI8 series

USB虚拟COM端口MEMS

产品概述

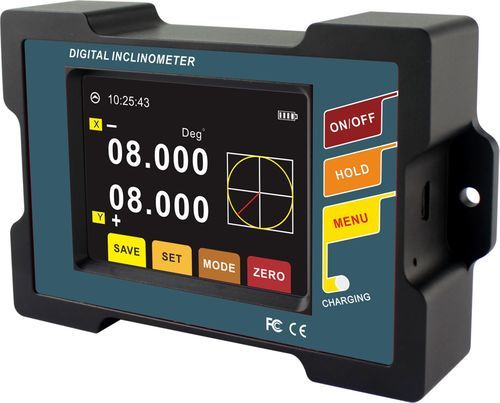

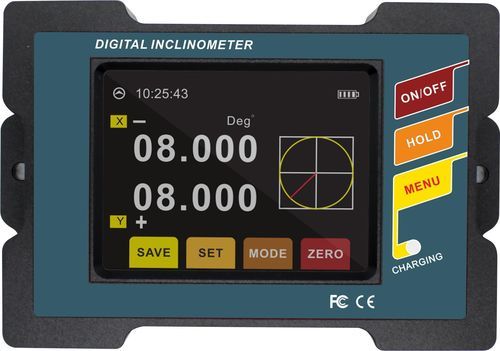

Rion Technology 的 DMI815（单轴）和 DMI825（双轴）电子倾角仪，用于工业设备的角度测量与控制。采用微机械传感与双核测量，Y轴对X轴进行补偿，结合插值与温度补偿算法，保证长期稳定性和可重复性。

主要特性

• 测量精度：<0.005°（根据型号有所不同）
• 角度分辨率：0.001°
• 测量范围：±15° 或 ±30°（型号可选）
• 三种测量模式：角度、°/′/″、mm/m
• 数据存储功能，可设置报警角度
• 64色夜视 LCD，USB 数据输出（USB1.1 虚拟串口设备）
• 内置 3.7V 可充电锂电池 — 连续工作约 11 小时，充电约 5 小时
• 阳极氧化铝合金外壳，防护等级 IP54

适用场景

• 机床平台及工业设备的找平与角度控制
• 升降台和执行器的角度定位
• 用于医疗设备找平及工业测量系统集成

技术数据（概要）

• 型号：DMI815（单轴）｜DMI825（双轴）
• 角度范围：±15° / ±30°（可选）
• 精度（满量程）：<0.005° 或 <0.01°（取决于型号）
• 分辨率：0.001°
• mm/m 模式范围：267 / 577 mm/m；精度 0.1 / 0.2 mm/m；分辨率 0.02 mm/m
• 重复性：0.003°
• 显示：64色 LCD（可视区 L57.6 × W43.2 mm）
• 数据输出：USB1.1（虚拟串口）；PC 软件：VC 应用
• 抗冲击：10g @11ms（3 轴）；冲击振动 10grms（10–100Hz）
• 环境：IP54；工作温度 -10°C 至 +70°C；湿度 85% RH
• 材料：阳极氧化铝合金；尺寸：117 × 75 × 27 mm；重量：约 300 g

外形尺寸

• 外壳尺寸：L117 × W75 × H27 mm
• 安装尺寸：L107 × H4 mm
• 固定螺丝：2 × M4 螺丝

规格

• 测量轴：单轴（DMI815）/ 双轴（DMI825）
• 测量模式：角度、°/′/″、mm/m
• 显示：64色夜视 LCD
• 电源：内置 3.7V 可充电锂电池；充电约 5 小时；连续工作约 11 小时
• 连接：标准 USB 接口（支持充电）；USB1.1 虚拟 COM
• 环境：-10°C 至 +70°C；85% RH；IP54
• 机械：阳极氧化铝，经过抗冲击测试
• 典型应用：平台找平、升降台对准、测量链路集成
