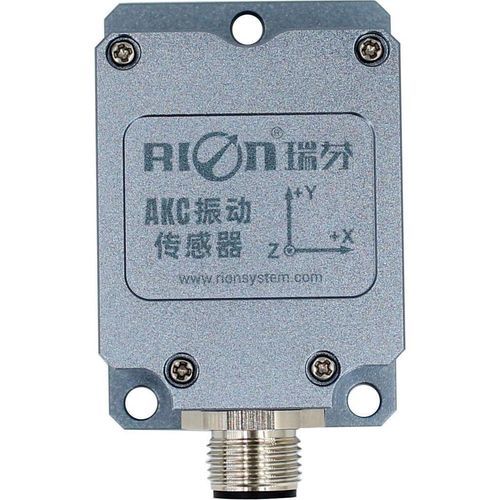

MEMS振动传感器 AKC378

用于机器检修铁路应用汽车应用

产品概要

• 三轴 MEMS 电容式振动传感器
• 直流电流输出 4-20 mA
• 可配置测量范围：±2 g 至 ±16 g
• 内置自检功能
• 工作温度：-40 °C 至 +85 °C

产品描述
AKC378 是基于单晶硅 MEMS 电容式传感技术的三轴振动传感器，内置信号补偿电路以保证良好的线性和长期稳定性。传感器输出直流耦合的模拟电流信号（4-20 mA），适用于工业监测系统。频率响应覆盖 0 Hz 至 200 Hz，可用于直流及低频振动测量。集成的 EMC/RFI 电磁屏蔽提高了抗干扰能力。低功耗设计和紧凑外形适合连续监测及系统集成。内置自检功能可快速验证传感器及信号链完整性。

适用范围

• 桥梁结构与冲击监测
• 风电设备监测
• 交通系统监测、路基分析及高速铁路故障检测
• 大型机械与发动机状态监测
• 低频振动自动监测
• 辊筒及旋转设备监测
• 汽车测试与监测
• 医疗设备振动测量

技术参数

• 型号：AKC378
• 测量范围：±2 g ～ ±16 g（可配置）
• 测量轴：X、Y、Z（三轴）
• 分辨率：<1 mg
• 零点电流：12 mA
• 满量程输出：4-20 mA
• 线性度：<1 %
• 开/关机重复性：<2 mg
• 响应频率：0 – 200 Hz（内置低通滤波器）
• 带宽：200 Hz @ 3 dB
• 冲击耐受：>100 g @ 11 ms（半正弦）
• 抗冲恢复时间：<1 ms
• 工作温度：-40 °C ～ +85 °C
• 存储温度：-40 °C ～ +85 °C
• 供电电压：9 – 36 V DC
• 最大功耗：65 mA @ 12 V DC
• 噪声密度：<25 µg/√Hz @ ±2 g；<60 µg/√Hz @ ±16 g
• 最大校准不确定度：<1 mg
• 电气保护：EMC 和 RFI 屏蔽
• 可靠性：MIL-HDBK-217 Level 2
• 自检：±1 g @ 10 Hz（接地线时自检）
• 防护等级：IP67
• 产品尺寸：L55 × W37 × H29 mm
• 产品重量：≤100 g（不含电缆）
