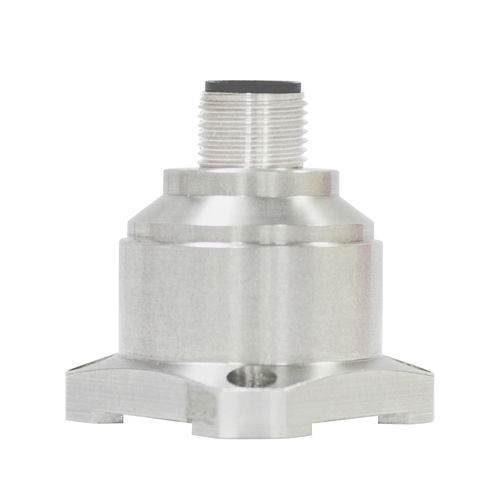

3轴加速度计 AKF398

MEMS电容晶体

产品概述
AKF398 是一款三轴 MEMS 振动（加速度）传感器，采用模拟电流输出（4–20 mA），适用于振动测试、冲击测量及现场连续监测。传感器采用单晶硅电容式 MEMS 芯片，配合低功耗 ASIC 进行信号调理，内置微处理器以存储补偿值并带温度传感器。电子部分提供固态复位电源及全面的过压保护。

主要性能

• 测量轴：X、Y、Z（三轴）
• 输出：4–20 mA 电流环
• 供电电压：9–36 VDC
• 抗冲击：规范值 100 g @ 11 ms（3 轴，半正弦）；产品级能力可达到 2000 g（取决于测试）
• 工作温度：-40 °C 至 +85 °C；存储温度：-40 °C 至 +85 °C
• 防护等级：IP67；连接器：工业标准 M12

应用范围

• 压路机及夯实设备监测
• 桥梁结构监测与检测
• 交通基础设施、路基分析及高速铁路故障检测
• 研发与生产环境中的振动与冲击测试

技术参数（摘要）

• 型号：AKF398
• 传感类型：单晶硅电容式 MEMS
• 测量范围：±2 / ±4 / ±8 / ±10 / ±20 / ±40 g
• 典型灵敏度（mA/g）：4 / 2 / 1 / 0.8 / 0.4 / 0.2（±10%）
• 偏差校准：<1 mg（列示量程）
• 分辨率/阈值（@1 Hz）：<1 mg
• 非线性：通常 <0.5%–1% FS（视量程而定）
• 响应频率：500 Hz（平坦）；带宽（3 dB）：1000 Hz
• 谐振频率：低量程约 2.4 kHz，高量程约 5.5 kHz
• 噪声密度：例如 21 μg/√Hz 或 86.6 μg/√Hz（视量程）
• 0 g 输出（约 12 mA）偏移：<0.005 mA 或 <0.003 mA（视量程）
• 振动存活能力：20 g RMS，20–2000 Hz，每轴 30 分钟
• 冲击恢复时间：<1 ms（示例：1000 g，1/2 sin 1 ms）
• 运行电流：<60 mA @ 12 VDC
• 输入电压（VDD–VSS）：9–36 VDC
• 连接器：工业标准 M12
• 防护等级：IP67
• 重量：产品净重 82 g（配件另计）
• 尺寸：34.3 × 34.3 × 38.5 mm（外壳/适配器/底座的附加尺寸可查）
• 可靠性目标：MIL-HDBK-217，2 级
