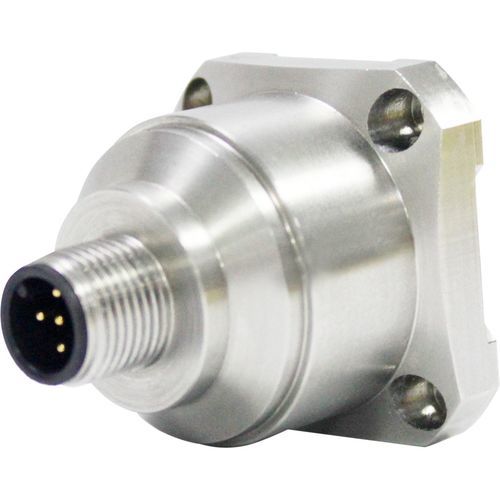

MEMS振动传感器 AKF390

电容用于监控机器用于机器检修

产品描述
AKF390 是一款经校准的三轴电容式 MEMS 加速度计，提供 0–5 V 模拟电压输出，适用于工业振动与冲击测量。集成单晶硅电容传感器、低功耗信号调理 ASIC、用于存储补偿值的微处理器及温度传感器。航空级铝合金外壳，IP67 防护等级，配备工业 M12 接头，便于现场安装。

主要功能点

• 测量轴：X、Y、Z（三轴）
• 输出电压：0–5 V（0 g 以 2.5 V 为中心）
• 可选量程：±2、±4、±8、±10、±20、±40 g
• 供电：9–36 VDC；工作电流 <60 mA @ 12 VDC
• 抗冲击：100 g @ 11 ms（三轴测试）；概要值可达 2000 g
• 工作/存储温度：-40 °C 至 +85 °C
• 防护等级：IP67；接口：工业 M12

适用范围

• 压路机与振动压实机监测
• 桥梁结构健康监测
• 交通基础设施监测、路基分析及高速铁路故障检测
• 大型设备与发动机的振动监测
• 低频振动及自动化监测系统
• 冲击记录与疲劳预测

参数

• 型号：AKF390
• 量程：±2 / ±4 / ±8 / ±10 / ±20 / ±40 g
• 偏置校准：<1 mg（所有量程）
• 灵敏度（±10%）：1250、625、312.5、250、125、62.5 mV/g
• 偏置温度系数：0.01 / 0.01 / 0.01 / 0.05 / 0.05 / 0.05 %/°C
• 分辨率（@1 Hz）：<1 mg（所有量程）
• 非线性（最大）：<0.5 / <0.5 / <0.8 / <1 / <1 / <1 % FS
• 频率响应：500 Hz；带宽（3 dB）：1000 Hz
• 噪声密度：21 / 21 / 21 / 86.6 / 86.6 / 86.6 μg/√Hz

尺寸

• 传感器本体：34.3 × 34.3 × 38.5 mm
• 安装占空：25.5 × 25.5 × 1.5 mm
• 安装方式：4 × M3 螺钉；含磁性底座与 L 型适配器

技术规格

• 输出类型：模拟电压 0–5 V（0 g = 2.5 V）
• 输入（VDD–VSS）：9–36 VDC；工作电流 <60 mA @ 12 VDC
• 冲击恢复时间：<1 ms（1000 g 试验示例）
• 振动耐受：20 g RMS，20–2000 Hz（每轴，30 分钟）
• 抗冲击：100 g @ 11 ms（三轴，半正弦）
• 连接器：工业标准 M12；防护等级：IP67
• 可靠性：MIL‑HDBK‑217 II 类
• 重量：产品 82 g；磁性底座 48 g；L 型适配器 20 g
